جزئیات محصول:
پرداخت:
|
| استاندارد: | ISO 7241-1 سری "B" ، دریچه poppet | WP: | فشارهای کاری تا 1000 psi (69 بار) |
|---|---|---|---|
| مواد: | برنج | اندازه: | 1/8 '- 2' |
| نخ: | BSPP ، BSPT ، NPT ، NPTF ، SAE | ارتباط: | توپ های قفل |
| برجسته: | خط هیدرولیک اتصال سریع,اتصال سریع هیدرولیک |
||

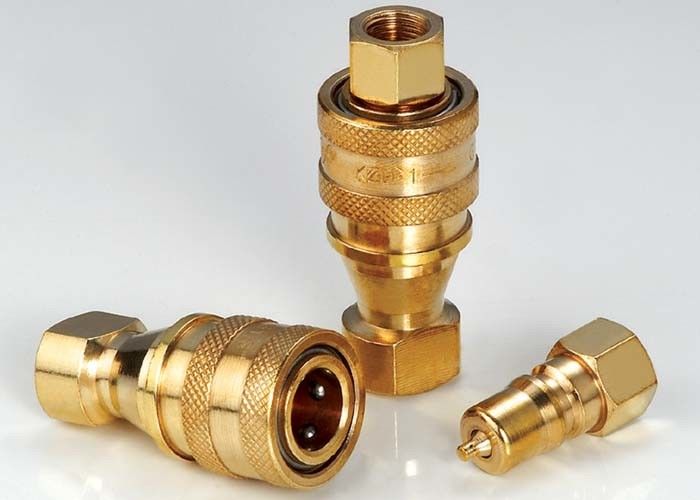

اتصالات هیدرولیکی KZD ، ISO7241-B در نخ ماده ، برنج
توضیحات:
اتصال سریع و سریع پنوماتیک و هیدرولیک با فشار متوسط KZD (برنج)
برنامه ها: کوپل های KZD ، در طیف وسیعی از کاربردهای هیدرولیکی استفاده می شوند.این کوپلینگ های Double Shut-Off را می توان در هر جایی که نیاز به اتصال و قطع خطوط انتقال مایعات برای کارکرد یا تعمیر و نگهداری تجهیزات باشد ، پیدا کرد و اتلاف مایعات نامطلوب است.در درجه اول با مایع هیدرولیک استفاده می شود.از کوپل های KZD همچنین با مواد شیمیایی ، آب ، بخار و برخی گازها استفاده می شود.
مشخصات فنی
| اندازه بدن (در) | 1/8 | 1/4 | 8/3 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| فشار نامی (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| جریان نامی (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| محدوده دما (مهر و موم های STD) | -20 ℃ تا + 120 | ||||||||
| مواد مهر و موم استاندارد | NBR | ||||||||
ویژگی اتصالات سری KZD:
1. شیرآلات Poppet موجود برای جلوگیری از نشت جفت نشده.
2. دریچه های Poppet به طور خودکار باز می شوند ، هنگامی که در فشار کار نامی قرار می گیرند ، جریان را سریع نگه دارید.
3. مکانیسم قفل توپی قابل اعتماد ، نیمه های جفت گیری را با هم نگه می دارد.
4. سوکت و دوشاخه دقیق از سهام نوار جامد ساخته شده اند.
5. سری KZD با استاندارد ISO7241-B مطابقت دارد.
6. سازگار با سری PARKER 60 ، سری FASTER HNV ، سری AEROQUIP FD45 و HANSEN HK Series.
عملکرد: مایعات آزمایش: Oil-150SUS.
KZD (1/8 "، 1/4" ، 3/8 "، 1/2") KZD (3/4 "، 1" ، 11/4 "، 11/2" ، 2 ")
سوکت
| ایزو | PARTNO | LS | ￠ D | HEX1 | آ | تی |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1 / 8 |
| 6.3 | KZD-02SF | 58 | 27 | 19 | 12.5 | ZG1 / 4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3 / 8 |
| 12.5 | KZD-04SF | 72.5 | 45 | 29 | 14 | ZG1 / 2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3 / 4 |
| 25 | KZD-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1 / 4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1 / 2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| توجه: فقط اندازه 01 تا 08 مطابق با استاندارد ISO 7241-B است | ||||||
پلاگین
| ایزو | PARTNO | LP | د | ج | HEX2 | آ | تی |
| 5 | KZD-01PF | 29 | 10.8 | 19 | 14 | 8 | G1 / 8 |
| 6.3 | KZD-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1 / 4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3 / 8 |
| 12.5 | KZD-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1 / 2 |
| 20 | KZD-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3 / 4 |
| 25 | KZD-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1 / 4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1 / 2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| توجه: فقط اندازه 01 تا 08 مطابق با استاندارد ISO 7241-B است | |||||||
بهم پیوسته
| ایزو | PARTNO | ل | ￠ D | HEX1 | HEX2 | تی |
| 5 | KZD-01 | 58.5 | 24 | 14 | 14 | G1 / 8 |
| 6.3 | KZD-02 | 72.5 | 28 | 19 | 17 | ZG1 / 4 |
| 10 | KZD-03 | 80.5 | 35 | 22 | 22 | ZG3 / 8 |
| 12.5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1 / 2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3 / 4 |
| 25 | KZD-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZD-10 | 140.5 | 69 | 54 | 52 | ZG1-1 / 4 |
| 40 | KZD-12 | 150.5 | 79 | 60 | 60 | ZG1-1 / 2 |
| 50 | KZD-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| توجه: فقط اندازه 01 تا 08 مطابق با استاندارد ISO 7241-B است | ||||||
