اتصالات سریع هیدرولیک برنجی تحت فشار موضوع ماده NPTF برای آب

چین Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD. گواهینامه ها
یک شرکت حرفه ای با خدمات خوب و کیفیت بالا و شهرت بالا.

—— شنی

چت IM آنلاین در حال حاضر

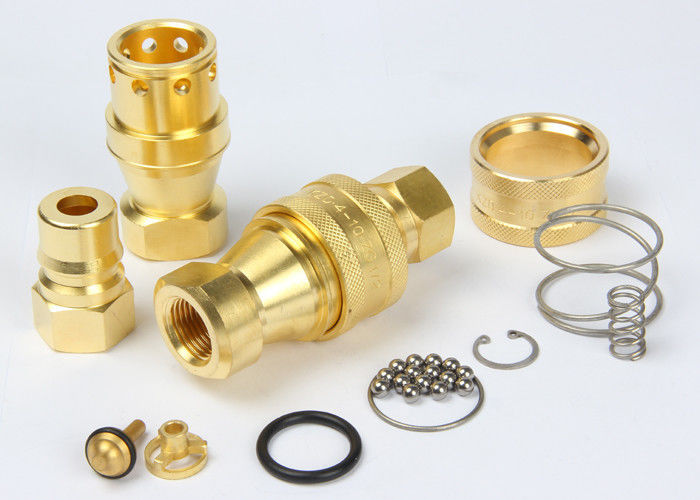

اتصالات سریع هیدرولیک برنجی تحت فشار موضوع ماده NPTF برای آب

Brass Hydraulic Quick Couplers Under Pressure NPTF Female Thread For Water
Brass Hydraulic Quick Couplers Under Pressure NPTF Female Thread For Water

تصویر بزرگ :  اتصالات سریع هیدرولیک برنجی تحت فشار موضوع ماده NPTF برای آب

جزئیات محصول:
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: KZD
پرداخت:
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: negotiable
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری.
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری.
قابلیت ارائه: 50،000 قطعه در روز ، با توجه به ظرفیت کارگاه مونتاژ
توضیحات محصول جزئیات
Standard: ISO 7241-1 series “B”, poppet valve WP: فشار کاری تا 1000 psi (69 بار)
مواد: برنج اندازه: 1/8 - 2'
نخ: BSPP، BSPT، NPT، NPTF، SAE ارتباط: قفل کردن توپ ها
برجسته:

کوپل‌های سریع هیدرولیک برنجی

,

کوپل‌های سریع هیدرولیک رزوه زن NPTF

,

کوپل‌های اتصال سریع هیدرولیک فشار متوسط

کوپل های اتصال سریع هیدرولیک KZD ، ISO7241-B در موضوع زن ، برنج

توضیحات:



اتصال سریع و سریع پنوماتیک و هیدرولیک با فشار متوسط ​​KZD (برنج)
برنامه های کاربردی:

مواد شیمیایی ، آب ، بخار و برخی گازها.



مشخصات فنی

اندازه بدن (در) 1/8 1/4 8/3 1/2 3/4 1 1 (1/4) 1 (1/2) 2
فشار نامی (PSI) 1000 1000 1000 1000 1000 1000 800 800 800
جریان نامی (GPM) 1 3 6 12 28 50 75 100 150
محدوده دما (مهر و موم های STD) -20 ℃ تا + 120
مواد مهر و موم استاندارد NBR



ویژگی اتصالات سری KZD:

1. شیرآلات Poppet موجود برای جلوگیری از نشت جفت نشده.

2. دریچه های Poppet به طور خودکار باز می شوند ، هنگامی که در فشار کار نامی قرار می گیرند ، جریان را سریع نگه دارید.

3. مکانیسم قفل توپی قابل اعتماد ، نیمه های جفت گیری را با هم نگه می دارد.

4. سوکت و دوشاخه دقیق از سهام نوار جامد ساخته شده اند.

5. سری KZD با استاندارد ISO7241-B مطابقت دارد.

6. سازگار با سری PARKER 60 ، سری FASTER HNV ، سری AEROQUIP FD45 و HANSEN HK Series.



عملکرد: مایعات آزمایش: Oil-150SUS.

اتصالات سریع هیدرولیک برنجی تحت فشار موضوع ماده NPTF برای آب 0



KZD (1/8 "، 1/4" ، 3/8 "، 1/2") KZD (3/4 "، 1" ، 11/4 "، 11/2" ، 2 ")

سوکت

اتصالات سریع هیدرولیک برنجی تحت فشار موضوع ماده NPTF برای آب 1

ایزو PARTNO LS ¢ D HEX1 آ تی
5 KZD-01SF 48 24 14 8 G1 / 8
6.3 KZD-02SF 58 27 19 12.5 ZG1 / 4
10 KZD-03SF 65 35 22 13 ZG3 / 8
12.5 KZD-04SF 72.5 45 29 14 ZG1 / 2
20 KZD-06SF 88 54 36 17 ZG3 / 4
25 KZD-08SF 102 64.5 41 23 ZG1
31.5 KZD-10SF 115 69 54 27 ZG1-1 / 4
40 KZD-12SF 124 79 60 27 ZG1-1 / 2
50 KZD-16SF 132 102 77 30 ZG2
توجه: فقط اندازه 01 تا 08 مطابق با استاندارد ISO 7241-B است

پلاگیناتصالات سریع هیدرولیک برنجی تحت فشار موضوع ماده NPTF برای آب 2

ایزو PARTNO LP د ج HEX2 آ تی
5 KZD-01PF 29 10.8 19 14 8 G1 / 8
6.3 KZD-02PF 36 14.2 22.5 17 12.5 ZG1 / 4
10 KZD-03PF 40 19 25 22 13 ZG3 / 8
12.5 KZD-04PF 44 23.5 28 27 14 ZG1 / 2
20 KZD-06PF 52 31.4 36 36 17 ZG3 / 4
25 KZD-08PF 62 37.8 40 41 23 ZG1
31.5 KZD-10PF 70 45 45 52 27 ZG1-1 / 4
40 KZD-12PF 75 50 49 60 27 ZG1-1 / 2
50 KZD-16PF 80 70 52 77 30 ZG2
توجه: فقط اندازه 01 تا 08 مطابق با استاندارد ISO 7241-B است

بهم پیوستهاتصالات سریع هیدرولیک برنجی تحت فشار موضوع ماده NPTF برای آب 3

ایزو PARTNO ل ¢ D HEX1 HEX2 تی
5 KZD-01 58.5 24 14 14 G1 / 8
6.3 KZD-02 72.5 28 19 17 ZG1 / 4
10 KZD-03 80.5 35 22 22 ZG3 / 8
12.5 KZD-04 89 45 29 27 ZG1 / 2
20 KZD-06 105 54 36 36 ZG3 / 4
25 KZD-08 124.5 64.5 41 41 ZG1
31.5 KZD-10 140.5 69 54 52 ZG1-1 / 4
40 KZD-12 150.5 79 60 60 ZG1-1 / 2
50 KZD-16 160.5 102 77 77 ZG2
توجه: فقط اندازه 01 تا 08 مطابق با استاندارد ISO 7241-B است
