جزئیات محصول
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: LST
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری
قابلیت ارائه: 50،000 عدد در روز ، با توجه به ظرفیت کارگاه مونتاژ
استاندارد: |
سازگار با سری PARKER ST، سری HANSEN ST، سری FOSTER FST |
WP: |
فشار کاری تا 1000 psi (69 بار) |
مواد: |
برنج یا SS304 |
اندازه: |
1/8 "-1/2" |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
استاندارد: |
سازگار با سری PARKER ST، سری HANSEN ST، سری FOSTER FST |
WP: |
فشار کاری تا 1000 psi (69 بار) |
مواد: |
برنج یا SS304 |
اندازه: |
1/8 "-1/2" |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |

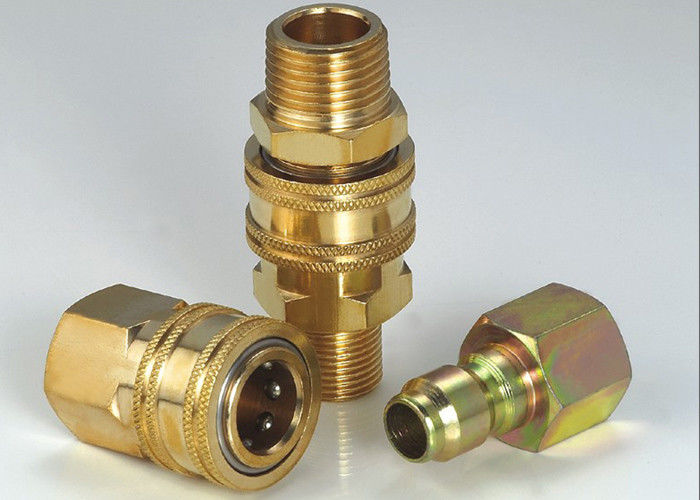

LST، جریان بالا، بدون شیر، نوع آمریکایی، اتصال هیدرولیکی در مس یا SS304
توضیحات:
LST اتصال سریع هیدرولیک نوع آمریکایی
برنامه های کاربردی: سری LST اتصال بدون والس برای برنامه هایی است که حداکثر جریان مورد نیاز است.سوراخ باز کمترین کاهش فشار را از هر طراحی اتصال سریع ارائه می دهد و برای کاربردهایی مانند آب با فشار بالا و واشر بخار ایده آل است، پاک کننده فرش و خطوط خنک کننده قالب و بسیاری از کاربردهای غیر والوی دیگر
مشخصات:
| اندازه بدن | 1/8 | 1/4 | 3/8 | 1/2 |
| فشار (PSI) | ||||
| مس Cplr/ Npl | 1000 | 1000 | 1000 | 1000 |
| فولاد Npl | 2000 | 2000 | 1500 | 1500 |
| جریان نامی (GPM) | 3 | 6 | 12 | 12 |
| محدوده دما ((سطح های std) | -20°C تا +120°C | |||
ویژگی های LST:
1سوراخ صاف و باز بدون دریچه در هر دو نیمه باعث کاهش فشار حداقل می شود و اجازه می دهد تا تمیز کردن آسان در برنامه هایی که خطوط مشابه برای بیش از یک رسانه استفاده می شود.
2. LST کوپلرها و nipples از استوانهای استوانهای جامد ماشینکاری شده اند که کوپل های با کیفیت را فراهم می کنند که پایدار است.
3نوک سینه LST در برنج و فولاد زینک موجود است.شکاف های قفل توپ از پستان های فولاد LST برای مقاومت در برابر brinelling که در آن سرعت چرخه بالا و افزایش فشار مواجه می شوند، سخت شده اند.
4LST یک کوپله ی "تبادل" است زیرا از نظر ابعاد و عملکرد می تواند با کوپله های مشابه ساخته شده توسط تولیدکنندگان دیگر متقابل باشد.
5با سری PARKER ST، سری HANSEN ST، سری FOSTER FST سازگار است.
عملکرد: مایع آزمایش: روغن-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.
سوکت
| بخش شماره | LS | ¢D | HEX1 | A | T |
| LST-01SF | 27 | 18 | 14 | 10 | NPT1/8 |
| LST-02SF | 37 | 24 | 19 | 12 | NPT1/4 |
| LST-03SF | 41.5 | 29 | 24 | 13 | NPT3/8 |
| LST-04SF | 51 | 33 | 29 | 15 | NPT1/2 |
| LST-06SF | 53.4 | 40.9 | 38 | 19 | NPT3/4 |
| LST-08SF | 66 | 50.5 | 44.45 | 22 | معاهده هسته ای 1 |
| بخش شماره | LS | ¢D | HEX1 | A | T |
| LST-01SM | 29 | 18 | 14 | 10 | NPT1/8 |
| LST-02SM | 39.5 | 24 | 19 | 12 | NPT1/4 |
| LST-03SM | 43 | 29 | 24 | 13 | NPT3/8 |
| LST-04SM | 53 | 33 | 29 | 15 | NPT1/2 |
| LST-06SM | 56.7 | 40.9 | 38 | 19 | NPT3/4 |
| LST-08SM | 61.1 | 50.5 | 44.45 | 24 | معاهده هسته ای 1 |
پلگ
| بخش شماره | LS | ¢D | HEX1 | A | T |
| LST-01PF | 27 | 17 | 14 | 10 | NPT1/8 |
| LST-02PF | 37 | 19.5 | 17 | 12 | NPT1/4 |
| LST-03PF | 41.5 | 22.5 | 22 | 13 | NPT3/8 |
| LST-04PF | 51 | 26 | 27 | 15 | NPT1/2 |
| LST-06PF | 52 | 28.5 | 30 | 20 | NPT3/4 |
| LST-08PF | 60 | 30.5 | 38 | 22 | معاهده هسته ای 1 |
| بخش شماره | LS | ¢D | HEX1 | A | T |
| LST-01PM | 29 | 17 | 11 | 10 | NPT1/8 |
| LST-02PM | 39.5 | 19.5 | 14 | 12 | NPT1/4 |
| LST-03PM | 43 | 22.5 | 17 | 13 | NPT3/8 |
| LST-04PM | 53 | 26 | 22 | 15 | NPT1/2 |
| LST-06PM | 57.2 | 28.5 | 27 | 19 | NPT3/4 |
| LST-08PM | 62.4 | 30.5 | 35 | 22 | معاهده هسته ای 1 |
