جزئیات محصول:
پرداخت:
|
| استاندارد: | سازگار با سری FASTER VVS ، موضوع قفل شده است | WP: | فشارهای کاری تا 10000 psi (700 بار) |
|---|---|---|---|
| مواد: | فولاد کربن | اندازه: | 1/4 '- 2' |
| نخ: | BSPP ، BSPT ، NPT ، NPTF ، SAE | ارتباط: | قفل نخ |
| برجسته: | کوپلینگ نخ زنانه,کوپلینگ زن رشته ای |
||

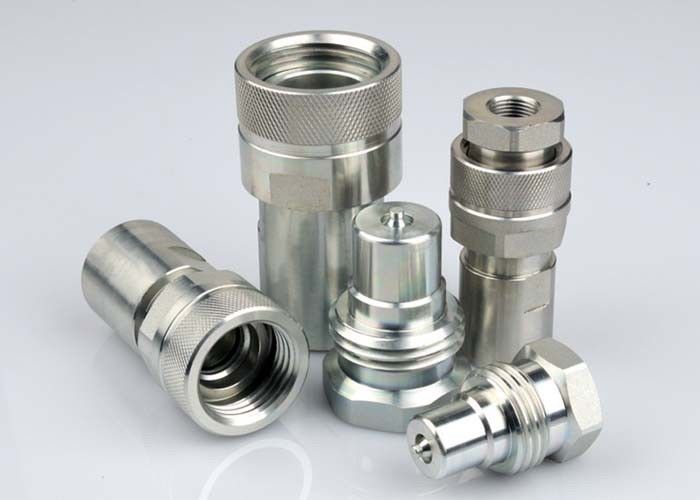

نوع اتصال رزوه ای KZE-BD ، تبادل سریعتر VVS ، اتصالات هیدرولیکی در فولاد کربن ، کروم سه
Descripton:
اتصال سریع KZE-BD نوع هیدرولیک (فولاد)
برنامه های کاربردی: تجهیزات سیار ، ماشین آلات کشاورزی و تجهیزات صنعتی جهانی.
مشخصات فنی:
| اندازه بدن (در) | 1/4 | 8/3 | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 |
| فشار نامی (PSI) | 10000 | 10000 | 10000 | 10000 | 7500 | 6500 | 5000 | 5000 |
| جریان نامی (GPM) | 2 | 4.5 | 8 | 12 | 24 | 35 | 75 | 200 |
| محدوده دما (مهر و موم های STD) | -20 ℃ تا + 120 | |||||||
| مواد مهر و موم استاندارد | NBR | |||||||
ویژگی های KZE-BD:
1. طراحی شیرآلات جدید ، این می تواند در برابر آسیب ناشی از جریان بالا و فشار ضربه که عملکرد پیشرفته را ایجاد می کند ، مقاومت کند
2. از دوام فولاد جامد برای دوام ماشینکاری شده است
3. سری KZE-BD از مکانیزم قفل آستین رزوه ای استفاده می کند ، جفت هایی با نخ های نر مطابق بر روی نوک سینه.دو نیمه باید به صورت دستی به هم متصل شوند و اتصال را ایجاد کنند
4. تیمار جدید پوشش کروم عملکرد پیشرفته ضد زنگ زدگی را فراهم می کند.
5. سازگار با سری FARTER VVS.
| PARTNO | LS | د | HEX1 | HEX3 | آ | تی |
| KZE-BD-02SF | 68 | 30 | 23 | 27 | 16 | G1 / 4 NPT1 / 4 |
| KZE-BD-03SF | 75.6 | 39.7 | 30 | 36 | 14.5 | G3 / 8 NPT3 / 8 |
| KZE-BD-04SF | 86.4 | 45 | 34 | 41 | 19 | G1 / 2 NPT1 / 2 |
| KZE-BD-06SF | 105.5 | 53.8 | 41 | 50 | 23 | G3 / 4 NPT3 / 4 |
| KZE-BD-08SF | 123 | 58.8 | 50 | 55 | 23 | G1 NPT1 |
| KZE-BD-10SF | 152.5 | 78.5 | 65 | 75 | 26 | G1-1 / 4 NPT1-1 / 4 |
| KZE-BD-12SF | 172 | 98 | 75 | 90 | 27 | G1-1 / 2 NPT1-1 / 2 |
| KZE-BD-16SF | 206.5 | 129 | 100 | 125 | 27 | G2 NPT2 |
| PARTNO | LP | HEX2 | آ | تی |
| KZE-BD-02PF | 43 | 25 | 13 | G1 / 4 NPT1 / 4 |
| KZE-BD-03PF | 48 | 32 | 16 | G3 / 8 NPT3 / 8 |
| KZE-BD-04PF | 53 | 34 | 18 | G1 / 2 NPT1 / 2 |
| KZE-BD-06PF | 63 | 46 | 21 | G3 / 4 NPT3 / 4 |
| KZE-BD-08PF | 72 | 50 | 23 | G1 "NPT1" |
| KZE-BD-10PF | 86 | 65 | 26 | G1-1 / 4 NPT1-1 / 4 |
| KZE-BD-12PF | 95 | 80 | 27 | G1-1 / 2 NPT1-1 / 2 |
| KZE-BD-16PF | 118 | 110 | 27 | G2 NPT2 |
| PARTNO | ل | د | HEX1 | HEX2 | HEX3 | تی |
| KZE-BD-02 | 84.2 | 30 | 23 | 25 | 27 | G1 / 4 NPT1 / 4 |
| KZE-BD-03 | 89.5 | 39.7 | 30 | 32 | 36 | G3 / 8 NPT3 / 8 |
| KZE-BD-04 | 102.2 | 45 | 34 | 34 | 41 | G1 / 2 NPT1 / 2 |
| KZE-BD-06 | 121.2 | 53.8 | 41 | 46 | 50 | G3 / 4 NPT3 / 4 |
| KZE-BD-08 | 138.5 | 58.8 | 50 | 50 | 55 | G1 NPT1 |
| KZE-BD-10 | 167.5 | 78.5 | 65 | 65 | 75 | G1-1 / 4 NPT1-1 / 4 |
| KZE-BD-12 | 188 | 98 | 75 | 80 | 90 | G1-1 / 2 NPT1-1 / 2 |
| KZE-BD-16 | 227.4 | 129 | 100 | 110 | 125 | G2 NPT2 |
