جزئیات محصول:
پرداخت:
|
| استاندارد: | سازگار با سری NITTO HSP cupla، دریچه پاپت | WP: | فشار کاری تا 5000 psi (345 بار) |
|---|---|---|---|
| مواد: | فولاد کربن | اندازه: | 1/4 - 1' |
| نخ: | BSPP، BSPT، NPT، NPTF، SAE | ارتباط: | قفل کردن توپ ها |
| برجسته: | کوپلینگ های هیدرولیک اتصال سریع LSQ-S7,کانکتورهای هیدرولیک سریع رهش 1 اینچی,کانکتورهای هیدرولیک آزادسازی سریع 1/4 اینچی |
||

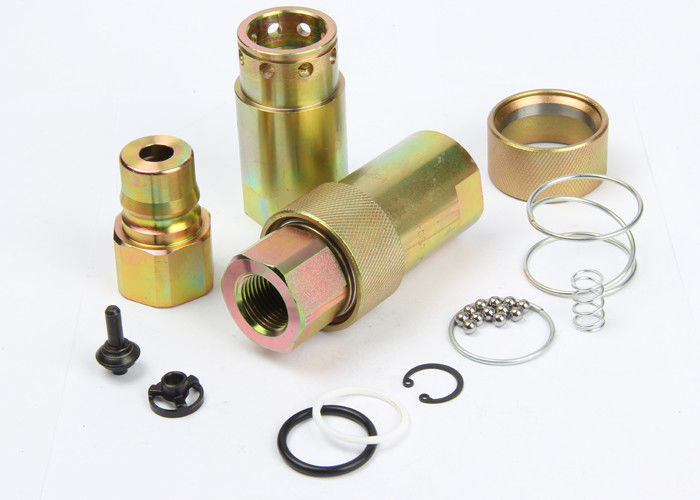

LSQ-S7 Nitto HSP cupla نوع ، اتصالات هیدرولیکی در فولاد کربن ، کروم سه
Descripton:
اتصال سریع هیدرولیک نوع بسته (LSQ-S7) فولادی
برنامه های کاربردی: سری LSQ-S7 طرحی اثبات شده را برای استفاده در تجهیزات ساختمانی ، تجهیزات جنگلداری ، ماشین آلات کشاورزی ، ابزارآلات نفتی ، ماشین آلات آسیاب فولادی و سایر کاربردهای هیدرولیکی خواستار صنعت به ارمغان آورده است.
مشخصات فنی
| اندازه بدن (در) | 1/4 | 8/3 | 1/2 | 3/4 | 1 |
| فشار نامی (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| جریان نامی (GPM) | 3 | 6 | 12 | 28 | 50 |
| محدوده دما (مهر و موم های STD) | -20 ℃ تا + 100 | ||||
| مواد مهر و موم استاندارد | NBR | ||||
ویژگی اتصالات سری LSQ-S7:
سازگار با سری اتصال دهنده های NITTO HSP.
عملکرد: مایعات تست: Oil-200SUS ، 1GPM = 3.78L / min ، 1PSID = 0.0069MPa.
سری LSQ-S7 (1/4 "، 3/8" ، 1/2 "، 3/4" ، 1 ")
سوکت
| PARTNO | LS | ￠ D | HEX1 | آ | تی |
| LSQ-S7-02SF | 53.4 | 28.5 | 19 | 12.5 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03SF | 60.4 | 33 | 23 | 14 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04SF | 72 | 43.5 | 35 | 18 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06SF | 72 | 43.5 | 35 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
پلاگین
| PARTNO | LP | ج | HEX2 | آ | تی |
| LSQ-S7-02PF | 36 | 5/17 | 19 | 12 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03PF | 38 | 22.5 | 23 | 13 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04PF | 50 | 27.5 | 32 | 16 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06PF | 50 | 27.5 | 32 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
اتصالات اتصال
| PARTNO | ل | ￠ D | HEX1 | HEX2 | تی |
| LSQ-S7-02 | 72.5 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03 | 76.5 | 33 | 23 | 23 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04 | 95 | 43.5 | 35 | 32 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06 | 95 | 43.5 | 35 | 32 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08 | 119.2 | 58.2 | 46 | 41 | G1 NPT1 |
