جزئیات محصول
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: LSQ-PTR
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری.
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری.
قابلیت ارائه: 50،000 قطعه در روز ، با توجه به ظرفیت کارگاه مونتاژ
استاندارد: |
سری ISO 16028، صورت صاف |
WP: |
فشار کاری تا 5000 psi (345 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/4 - 3/8' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
استاندارد: |
سری ISO 16028، صورت صاف |
WP: |
فشار کاری تا 5000 psi (345 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/4 - 3/8' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
LSQ-PTR ، Nitto Interchange ، نوع اتصالات هیدرولیکی صورت در فولاد کربن ، کروم شش
Descripton:

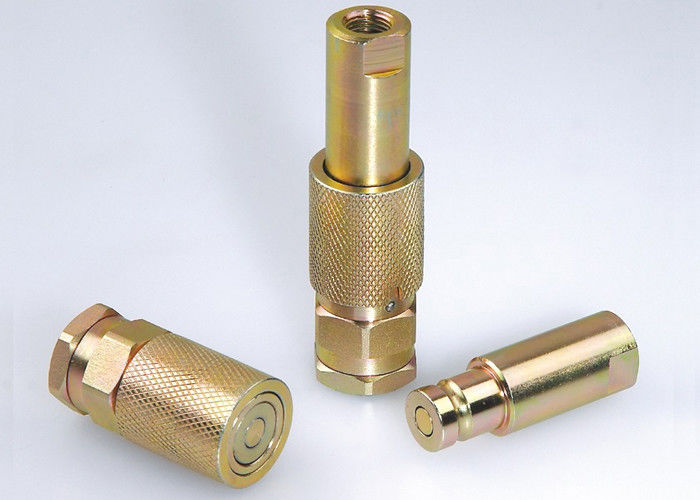

اتصال سریع هیدرولیک نوع صورت تخت LSQ-PTR (فولادی)
برنامه های کاربردی: کوپل های SongQiao سری LSQ-PTR به طور گسترده ای در بازار خدمات عمومی استفاده می شود که در آن نشت روغن هیدرولیک می تواند یک خطر جدی ایمنی ایجاد کند ، به ویژه در بالابرهای سطل بالایی که برای نگهداری خطوط انتقال برق با ولتاژ بالا استفاده می شود.این اتصالات همچنین برای تغییر سریع ابزارهای هیدرولیکی در صنایع ساختمانی ، تعمیر و نگهداری راه آهن و معادن استفاده می شود.سهولت تمیز کردن ، آنها را برای استفاده در این نوع از محیطهای خصمانه ایده آل می کند.
مشخصات فنی:
| اندازه بدن (در) | 1/4 | 8/3 |
| فشار نامی (PSI) | 5000 | 5000 |
| جریان نامی (GPM) | 3 | 6 |
| محدوده دما (مهر و موم های STD) | -20 ℃ تا + 120 | |
| سرریز (میلی لیتر) (حداکثر در هربار قطع اتصال) | .015 | .015 |
| گنجاندن هوا (ML) (حداکثر در هر اتصال) | .020 | .020 |
| مهر استاندارد | NBR | |
ویژگی های LSQ-PTR:
1. مکانیسم قفل آستین پس از اتصال با چرخش آستین درگیر می شود.هنگامی که کوپلینگ در طول زمین کشیده می شود از قطع شدن تصادفی جلوگیری می کند.
2. مکانیسم آستین برای کمک به جلوگیری از ورود کثیفی به مکانیسم داخلی و در نتیجه باعث عملکرد نادرست هنگام اتصال یا قطع شدن ، طراحی شده است.آستین حلقه نگهدارنده را می پوشاند و همچنین دارای مهر و موم گرد و غبار در منطقه فنر است.
3. سازه های فلزی ، روکش اندود شده با پایان کرومات زرد.نوک سینه ها و آستین های سخت شده و ساختار میله ای جامد برای حداکثر مقاومت در برابر آسیب های شوک هیدرولیکی و مکانیکی.
4. این مهر و موم های ضد انفجار نیتریل / PTFE برای جلوگیری از دمیدن یا آسیب دیدگی در شرایط شدید سرویس طراحی شده است.
5. مکانیسم قفل توپ با دوام ، اتصال های قابل اعتماد را هر بار اطمینان می دهد.تعداد زیادی از توپ های قفل کننده بار کار را به طور مساوی توزیع می کنند در حالی که جهت تنظیم و چرخش برای کاهش گشتاور شلنگ و افزایش عمر شلنگ فراهم می شود.احتیاط: این محصولات نباید به عنوان مفصل گردنده استفاده شوند.چرخش تحت فشار باعث سایش بیش از حد و زودرس می شود.
6 کوپل های سری LSQ-PTR هنگام اتصال یا قطع کردن از شیرهای شستشو استفاده می کنند.این بدان معناست که دریچه ها با هم جفت می شوند تا فقط مقدار کمی مایع در هنگام قطع اتصال یا درج هوا هنگام اتصال مجدد از بین برود.
7. سازگار با سری 350 NITTO
کارایی: مایعات آزمایش: Oil-200SUS ، 1GPM = 3.78L / min ، 1PSID = 0.0069MPa.
سری LSQ-PTR (1/4 "، 3/8") سوکت
| PARTNO | LS | ￠ D | HEX1 | آ | تی |
| LSQ-PTR-02SF | 59.3 | 30.4 | 27 | 14 | ZG1 / 4 NPT1 / 4 |
| LSQ-PTR-03SF | 71.1 | 31.5 | 30 | 16 | ZG3 / 8 NPT3 / 8 |
پلاگین
| PARTNO | LP | ج | HEX2 | آ | تی |
| LSQ-PTR-02PF | 64 | 20.5 | 19 | 14 | ZG1 / 4 NPT1 / 4 |
| LSQ-PTR-03PF | 71 | 25.5 | 24 | 16 | ZG3 / 8 PT3 / 8 |
اتصالات اتصال
| PARTNO | ل | ￠ D | HEX1 | HEX2 | تی |
| LSQ-PTR-02 | 105.3 | 30.4 | 27 | 19 | ZG1 / 4 NPT1 / 4 |
| LSQ-PTR-03 | 122.2 | 31.5 | 30 | 24 | ZG3 / 8 NPT3 / 8 |
