جزئیات محصول
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: LSQ-VEP
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری.
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری.
قابلیت ارائه: 50،000 قطعه در روز ، با توجه به ظرفیت کارگاه مونتاژ
استاندارد: |
سری ISO 16028، صورت صاف |
WP: |
فشار کاری تا 5000 psi (345 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/2 - 1-1/2' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل نخ |
استاندارد: |
سری ISO 16028، صورت صاف |
WP: |
فشار کاری تا 5000 psi (345 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/2 - 1-1/2' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل نخ |

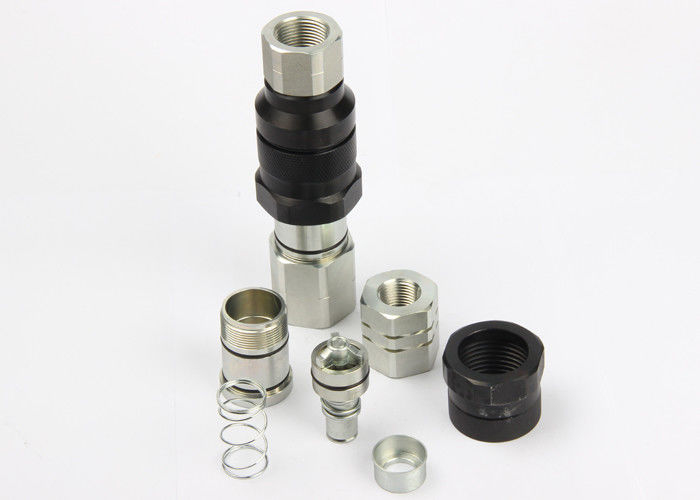

اتصالات هیدرولیکی LSQ-VEP ، Flush صورت و Thread قفل شده
Descripton:
برنامه های کاربردی
سری LSQ-VEP به طور گسترده ای در تجهیزات عمومی زیر استفاده می شود:
تجهیزات ساختمانی قابل محافظت
ابزار هیدرولیک
وسايل نقليه
امکانات:
1 ، طراحی شیر جدید ، می تواند در برابر آسیب ناشی از جریان بالا و فشار ضربه که عملکرد پیشرفته را ایجاد می کند ، مقاومت کند.
2 ، طراحی ویژه نوک پستان برای اتصال تحت فشار ، امکان اتصال و قطع ارتباط با فشارهای باقیمانده زیاد را فراهم می کند.
3 ، سری LSQ-VEP از مکانیزم قفل آستین رشته ای استفاده می کند ، جفت هایی با نخ های مردانه متناسب با اتصال دهنده.این دو باید از طریق اتصال به صورت دستی در کنار هم قرار گیرند.
4 ، درمان جدید پوشش کروم عملکرد ضد زنگ پیشرفته را فراهم می کند
5 ، کوپلینگ های سری LSQ-VEP هنگام اتصال یا قطع کردن از شیرهای شستشو استفاده می کنند ، این بدان معنی است که فقط می توان مقدار کمی مایع را در هنگام قطع و یا درج هوا هنگام اتصال از دست داد.
6 ، این مهر و موم اتصال ضد انفجار BFT برای جلوگیری از دمیدن یا آسیب در شرایط شدید خدمات طراحی شده است.
7 ، ماشین تراش میله ای از فولاد جامد برای دوام سازگار با سری STCCHI VEP
|
اندازه بدن (در)
|
1/2 (04)
|
5/8 (06)
|
3/4 (08)
|
1 (10)
|
1-1 / 2 (12)
|
|
|
فشار نامی (PSI)
|
7000
|
7000
|
7000
|
6000
|
5000
|
|
|
جریان نامی (GPM)
|
12
|
28
|
50
|
88
|
152
|
|
|
محدوده دما
|
-20 ℃ تا + 120
|
|||||
|
مهر و موم استاندارد NBR
|
||||||
فواید
• صورت صاف به راحتی تمیز می شود و به کاهش آلودگی در مدار هیدرولیک کمک می کند.
• حداقل از دست دادن مایعات در هنگام اتصال / قطع ، از بین رفتن مایعات در محیط کاهش می یابد.
• حداقل ورود هوا در هنگام اتصال / قطع ، عملکرد صحیح مدار را افزایش می دهد.
• جریان داخلی طراحی شیر باعث ایجاد حداقل افت فشار می شود و بازده مدار را در سیستم حفظ می کند.
• سیستم شیر آزادی فشار داخلی امکان اتصال آسان با فشار باقیمانده داخلی زیاد را فراهم می کند.
• طراحی مدولار امکان تنظیمات گسترده پورت را فراهم می کند.
• مقاومت بالا با فشارهای ضربه ای.
• استفاده ایمن و ساده.
|
ایزو
|
بخش شماره
|
LS
|
د
|
HEX1
|
HEX2
|
آ
|
تی
|
|
13
|
LSQ-VEP-04SF
|
103.5
|
Φ49
|
S36
|
S46
|
16.5
|
G1 / 2 NPT1 / 2
|
|
16
|
LSQ-VEP-06SF
|
114
|
Φ53.7
|
S41
|
S50
|
20
|
G3 / 4 NPT3 / 4
|
|
19
|
LSQ-VEP-08SF
|
133.5
|
Φ58.8
|
S46
|
S55
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10SF
|
145.2
|
Φ68.7
|
S55
|
S65
|
21
|
G1-1 / 4 NPT1-1 / 4
|
|
31.5
|
LSQ-VEP-12SF
|
187.5
|
Φ92
|
S65
|
S85
|
21
|
G1-1 / 2 NPT1-1 / 2
|
|
ایزو
|
بخش شماره
|
LS
|
ج
|
د
|
E
|
HEX2
|
آ
|
تی
|
|
13
|
LSQ-VEP-04PF
|
95
|
18.8
|
24.54
|
M40 * 3
|
S36
|
16.5
|
G1 / 2 NPT1 / 2
|
|
16
|
LSQ-VEP-06PF
|
98.8
|
19.5
|
27.04
|
M45 * 3
|
S36
|
20
|
G3 / 4 NPT3 / 4
|
|
19
|
LSQ-VEP-08PF
|
113.9
|
24
|
29.95
|
M50 * 3
|
S46
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10PF
|
123.5
|
24.8
|
05.05
|
M58 * 3
|
S55
|
21
|
G1-1 / 4 NPT1-1 / 4
|
|
31.5
|
LSQ-VEP-12PF
|
150
|
31.5
|
57
|
Tr80 * 4
|
S65
|
21
|
G1-1 / 2 NPT1-1 / 2
|
|
ایزو
|
بخش شماره
|
ل
|
د
|
HEX1
|
HEX2
|
HEX3
|
تی
|
|
13
|
LSQ-VEP-04
|
154.5
|
Φ49
|
S36
|
S46
|
S36
|
G1 / 2 NPT1 / 2
|
|
16
|
LSQ-VEP-06
|
164.3
|
Φ53.7
|
S41
|
S50
|
S36
|
G3 / 4 NPT3 / 4
|
|
19
|
LSQ-VEP-08
|
189.4
|
Φ58.8
|
S46
|
S55
|
S46
|
G1 NPT1
|
|
25
|
LSQ-VEP-10
|
207.2
|
Φ68.7
|
S55
|
S65
|
S55
|
G1-1 / 4 NPT1-1 / 4
|
|
31.5
|
LSQ-VEP-12
|
263.5
|
Φ92
|
S65
|
S85
|
S65
|
G1-1 / 2 NPT1-1 / 2
|
