جزئیات محصول
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: LSQ-RD
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری
قابلیت ارائه: 50،000 عدد در روز ، با توجه به ظرفیت کارگاه مونتاژ
استاندارد: |
سازگار با سری NITTO TSP |
WP: |
فشار کاری تا 1000 psi (69 بار) |
مواد: |
برنج یا SS304 |
اندازه: |
1/8 "-1/2" |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
استاندارد: |
سازگار با سری NITTO TSP |
WP: |
فشار کاری تا 1000 psi (69 بار) |
مواد: |
برنج یا SS304 |
اندازه: |
1/8 "-1/2" |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |

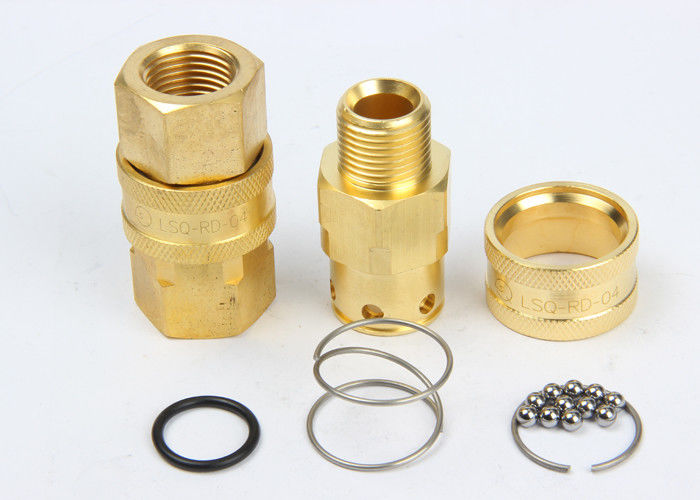

LSQ-RD ، جریان زیاد ، ساختار بدون دریچه ، مبادله با NITTO TSP ، اتصالات هیدرولیکی در برنج یا SS304
Descripton:
مشخصات فنی:
| اندازه بدن (در) | 1/8 | 1/4 | 8/3 | 1/2 |
| فشار نرخ (PSI) | ||||
| Cplr / Npl برنجی | 1000 | 1000 | 1000 | 1000 |
| SS Cplr / Npl | 2000 | 2000 | 1500 | 1500 |
| جریان نامی (GPM) | 3 | 6 | 12 | 12 |
| محدوده دما (مهر و موم های STD) | -20 ℃ تا + 120 | |||
ویژگی های LSQ-RD:
1. سوراخ صاف و باز و بدون دریچه در هر دو نیمه ، افت فشار کمتری را ایجاد می کند و امکان خنک سازی آسان را در برنامه هایی که از همان خط ها برای بیش از یک رسانه استفاده می شود ، می دهد.
2. اتصال و نوک سینه های LSQ-RD از میله های جامد تولید می شوند و کوپل با کیفیتی را ارائه می دهند که با دوام باشد.
3. نوک پستانهای LSQ-RD به عنوان مواد استاندارد محصول در برنج و فولاد ضد زنگ 304 موجود است.
4. نوک سینه های LSQ-RD در فولاد ضد زنگ 304 و برنج موجود است.
5. LSQ-RD یک اتصال "مبادله ای" است زیرا ابعاد و عملکرد آن می تواند با اتصالات مشابه ساخته شده توسط سایر تولیدات مبادله شود.
6. سازگار با NITTO TSP Series.
عملکرد: مایعات تست: Oil-200SUS ، 1GPM = 3.78L / min ، 1PSID = 0.0069MPa
سری LSQ-RD (1/8 "، 1/4" ، 3/8 "، 1/2") سوکت
| بخش شماره | LS | ￠ D | HEX1 | آ | تی |
| LSQ-RD-01SF | 27 | 5/17 | 14 | 9 | ZG1 / 8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1 / 4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3 / 8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1 / 2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3 / 4 |
| LSQ-RD-08SF | 59.3 | 8/57 | 50 | 22 | ZG1 |
| بخش شماره | LS | ￠ D | HEX1 | آ | تی |
| LSQ-RD-01SM | 30 | 5/17 | 14 | 9 | ZG1 / 8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1 / 4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3 / 8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1 / 2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3 / 4 |
| LSQ-RD-08SM | 67.3 | 8/57 | 50 | 22 | ZG1 |
پلاگین
| بخش شماره | LP | ج | HEX2 | آ | تی |
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1 / 8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1 / 4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3 / 8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1 / 2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3 / 4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| بخش شماره | LP | ج | HEX1 | آ | تی |
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1 / 8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1 / 4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3 / 8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1 / 2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3 / 4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
