جزئیات محصول
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: LSQ-ISOA
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری.
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری.
قابلیت ارائه: 50،000 قطعه در روز ، با توجه به ظرفیت کارگاه مونتاژ
استاندارد: |
ISO 7241-1 سری "A"، دریچه پاپت |
WP: |
فشار کاری تا 5000 psi (345 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/4 - 1' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
استاندارد: |
ISO 7241-1 سری "A"، دریچه پاپت |
WP: |
فشار کاری تا 5000 psi (345 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/4 - 1' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |

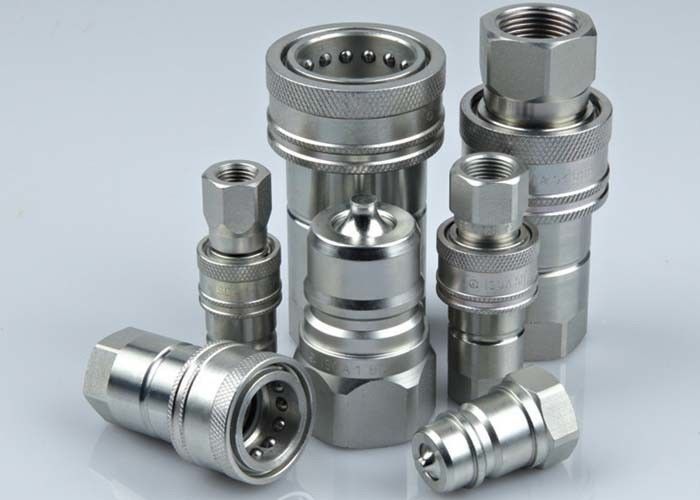

اتصالات هیدرولیکی LSQ-ISOA در ISO A فولاد کربنی ، کروم سه
Descripton:
اتصال سریع و سریع هیدرولیک LSQ-ISOA نوع نزدیک (فولاد) (جدید)
برنامه های کاربردی: سری LSQ-ISOA طرحی اثبات شده را برای استفاده در تجهیزات ساختمانی ، تجهیزات جنگلداری ، ماشین آلات کشاورزی ، ابزارهای نفتی ، ماشین آلات آسیاب فولادی تجهیزات نفتی و سایر برنامه های هیدرولیکی طاقت فرسا به صنعت ارائه می دهد.
مشخصات فنی:
| اندازه بدن (در) | 1/4 | 8/3 | 1/2 | 3/4 | 1 |
| فشار نامی (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| جریان نامی (GPM) | 3 | 6 | 12 | 28 | 50 |
| محدوده دما (مهر و موم های STD) | -20 ℃ تا + 120 | ||||
| مواد مهر و موم استاندارد | NBR |
ویژگی اتصالات سری LSQ-ISOA:
· طراحی دریچه جدید ، می تواند در برابر آسیب ناشی از جریان زیاد و فشار ضربه که عملکرد پیشرفته ای را ایجاد می کند ، آسیب ببیند.
· دریچه های Poppet موجود برای جلوگیری از نشت جفت نشده.
· دریچه های Poppet به طور خودکار هنگام اتصال متصل می شوند ، در فشار کار نامی ، برای حفظ سرعت جریان.
· قطعات حیاتی برای دوام سخت می شوند.
· مکانیسم قفل توپی قابل اعتماد ، نیمه جفت گیری را با هم نگه می دارد.
· سوکت و دوشاخه دقیق از سهام میله جامد ساخته شده اند.
· روش جدید آبکاری کروم عملکرد ضد زنگ پیشرفته ای را ارائه می دهد
· سری LSQ-ISOA مطابق با استاندارد ISO 7241-A است
· سازگار با سری PARKER 6600 ، سری FASTER ANV ، سری AEROQUIP 5600 و سری HANSEN HA 15000
| ایزو | PARTNO | LS | ΦD | HEX1 | آ | تی |
| 6.3 | LSQ-ISOA-02SF | 50 | Φ26 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-ISOA-03SF | 57.1 | Φ31.5 | 22 | 16 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-ISOA-04SF | 66 | Φ38.5 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-ISOA-06SF | 82.5 | Φ48 | 34 | 20.5 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-ISOA-08SF | 100 | Φ58 | 41 | 20.5 | G1 NPT1 |
| ایزو | PARTNO | LP | د | ج | HEX2 | آ | تی |
| 6.3 | LSQ-ISOA-02PF | 38.5 | 11.8 | 15 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-ISOA-03PF | 39 | 17.3 | 19 | 22 | 16 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-ISOA-04PF | 44 | 20.5 | 29 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-ISOA-06PF | 55 | 29 | 29 | 34 | 20.5 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-ISOA-08PF | 66 | 34.3 | 35 | 41 | 20.5 | G1 NPT1 |
| ایزو | PARTNO | ل | ￠ D | HEX1 | HEX2 | تی |
| 6.3 | LSQ-ISOA-02 | 74.2 | Φ26 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-ISOA-03 | 78.5 | Φ31.5 | 22 | 22 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-ISOA-04 | 88.2 | Φ38.5 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-ISOA-06 | 110.4 | Φ48 | 34 | 34 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-ISOA-08 | 132.9 | Φ56 | 41 | 41 |
G1 NPT1 |
