جزئیات محصول
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: LSQ-S2
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری.
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری.
قابلیت ارائه: 50،000 قطعه در روز ، با توجه به ظرفیت کارگاه مونتاژ
استاندارد: |
ISO 7241-1 سری "B"، دریچه پاپت |
WP: |
فشار کاری تا 5000 psi (345 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/8 - 1' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
استاندارد: |
ISO 7241-1 سری "B"، دریچه پاپت |
WP: |
فشار کاری تا 5000 psi (345 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/8 - 1' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |

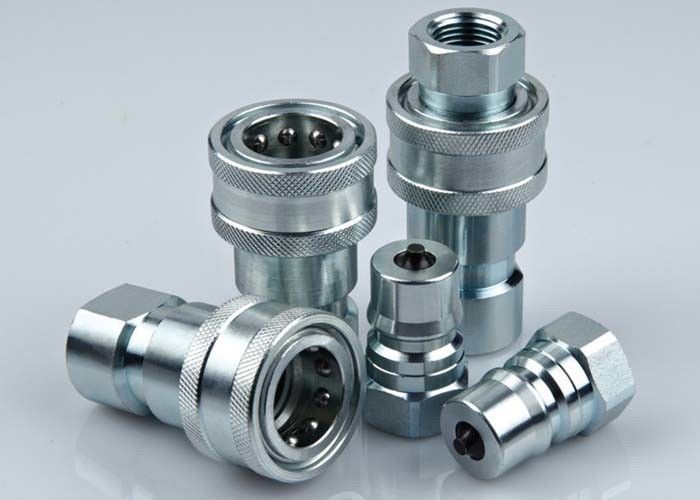

کوپل های هیدرولیکی LSQ-S2 ، ISO7241-B در فولاد کربن ، کروم سه
Descripton:
اتصال سریع هیدرولیک نوع LSQ-S2 (فولادی)
کاربردها: کوپلینگ های LSQ-S2 در طیف وسیعی از کاربردهای هیدرولیکی استفاده می شوند.این کوپلینگ های Double Shut-Off را می توان در هر مکانی که نیاز به اتصال و قطع خطوط انتقال مایعات برای کارکرد یا تعمیر و نگهداری تجهیزات است ، یافت و از بین رفتن مایعات نامطلوب است. LSQ-S2 در تجهیزات ساختمانی ، تجهیزات جنگلداری ، ماشین آلات کشاورزی ، ابزارهای روغن ، تجهیزات روغن ، ماشین آلات آسیاب فولادی و سایر برنامه های هیدرولیکی خواستار.
مشخصات فنی
| اندازه بدن (در) | 1/8 | 1/4 | 8/3 | 1/2 | 3/4 | 1 |
| فشار نامی (PSI) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| جریان نامی (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| محدوده دما | -20 ℃ تا + 120 | |||||
| مهر و موم مواد | NBR | |||||
ویژگی اتصالات سری LSQ-S2:
1. شیرآلات Poppet موجود برای جلوگیری از نشت جفت نشده.
2. دریچه های Poppet به طور خودکار هنگام اتصال ، در فشار کار نامی ، باز می شوند تا جریان را به سرعت حفظ کنید.
3. قطعات حیاتی برای دوام سخت می شوند.
4. مکانیسم قفل توپی قابل اعتماد ، نیمه جفت گیری را با هم نگه می دارد.
5. سوکت و دوشاخه دقیق از سهام میله جامد ساخته شده اند.
6. سری LSQ-S2 با استاندارد ISO 7241-B مطابقت دارد.
7. سازگار با PARKER 60 Series ، FASTER HNV Series ، AEROQUIP FD45 Series و HANSEN HK Series.
کارایی: مایعات آزمایش: Oil-200SUS.1GPM = 3.78L / min ، 1PSID = 0.0069MPa
سری LSQ-S2 (1/4 "، 3/8" ، 1/2 "، 3/4" ، 1 ")
سوکت
| ایزو | PARTNO | LS | ￠ D | HEX1 | آ | تی |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9.5 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02SF | 58 | 28.5 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04SF | 74 | 44.5 | 28.5 | 20.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08SF | 103 | 63.5 | 41 | 23 | G1 NPT1 |
پلاگین
| ایزو | PARTNO | LP | د | ج | HEX2 | آ | تی |
| 5 | LSQ-S2-01PF | 29 | 10.8 | 19 | 14 | 9.5 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02PF | 36 | 14.2 | 22.8 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04PF | 46.5 | 23.5 | 28 | 28.5 | 20.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06PF | 56 | 31.5 | 36 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08PF | 63 | 37.8 | 45 | 41 | 23 | G1 "NPT1" |
بهم پیوسته
| ایزو | PARTNO | ل | ￠ D | HEX1 | HEX2 | تی |
| 5 | LSQ-S2-01 | 58.5 | 24 | 17 | 14 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02 | 72 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03 | 80.5 | 35 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04 | 93.5 | 44.5 | 28.5 | 28.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06 | 112.5 | 54 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08 | 126.5 | 63.5 | 41 | 41 | G1 NPT1 |
