جزئیات محصول
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: LSQ-TM
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری
قابلیت ارائه: 50،000 عدد در روز ، با توجه به ظرفیت کارگاه مونتاژ
استاندارد: |
سازگار با سری TEMA TH |
WP: |
فشار کاری تا 3000psi (207 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/2 "-1" |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
استاندارد: |
سازگار با سری TEMA TH |
WP: |
فشار کاری تا 3000psi (207 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/2 "-1" |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
LSQ-TM ، نوع TEMA TH ، اتصالات هیدرولیکی در فولاد کربن ، کروم سه
Descripton:

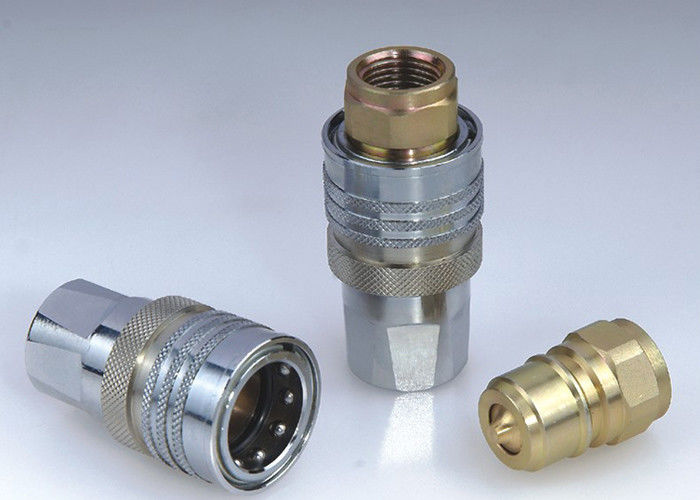

اتصال سریع هیدرولیک نوع بسته (LSQ-TM) فولادی
برنامه های کاربردی: سری LSQ-TM طرحی اثبات شده برای استفاده در تجهیزات ساختمانی ، تجهیزات جنگلداری ، ماشین آلات کشاورزی ، ابزارهای نفتی ، ماشین آلات آسیاب فولادی و سایر برنامه های هیدرولیکی خواستار صنعت را به ارمغان می آورد.
مشخصات فنی:
| اندازه بدن (در) | 1/2 | 3/4 | 1 |
| فشار نامی (PSI) | 3000 | 3000 | 3000 |
| جریان نامی (GPM) | 12 | 28 | 50 |
| محدوده دما (مهر و موم های STD) | -20 ℃ تا + 120 | ||
| مهر استاندارد | NBR | ||
ویژگی اتصالات سری LSQ-TM:
1. شیرآلات Poppet موجود برای جلوگیری از نشت جفت نشده.
2. دریچه های Poppet به طور خودکار هنگام اتصال ، در فشار کار نامی ، باز می شوند تا جریان را به سرعت حفظ کنید.
3. قطعات حیاتی برای دوام سخت می شوند.
4. مکانیسم قفل توپی قابل اعتماد ، نیمه جفت گیری را با هم نگه می دارد.
5. جوراب و شاخه دقیق از سهام نوار جامد ساخته شده است.
6. سازگار با سری TEMA TH5000.
عملکرد: مایعات تست: Oil-200SUS ، 1GPM = 3.78L / min ، 1PSID = 0.0069MPa
سری TPL (1/2 ")
| PARTNO | تی | ￠ D | HEX1 | HEX2 | ل | LS | LP |
| LSQ-TM-04 | G1 / 2 | 40 | S30 | S27 | 83.4 | 66.7 | 41.5 |
| LSQ-TM-06 | G3 / 4 | 52 | S38.3 | S36 | 94.5 | 76.4 | 47 |
| LSQ-TM-08 | G1 | 62 | S45 | S45 | 113.8 | 92.4 |
56.5 |
