جزئیات محصول
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: LSQ-S4
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری.
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری.
قابلیت ارائه: 50،000 قطعه در روز ، با توجه به ظرفیت کارگاه مونتاژ
استاندارد: |
سری ISO 5675، شیر توپی |
WP: |
فشار کاری تا 5000 psi (345 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/4 - 1' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
استاندارد: |
سری ISO 5675، شیر توپی |
WP: |
فشار کاری تا 5000 psi (345 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/4 - 1' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
LSQ-S4، ISO5675، کوپلینگ های اتصال سریع هیدرولیک نوع سوپاپ توپ در فولاد کربنی، کروم سه
توضیحات:

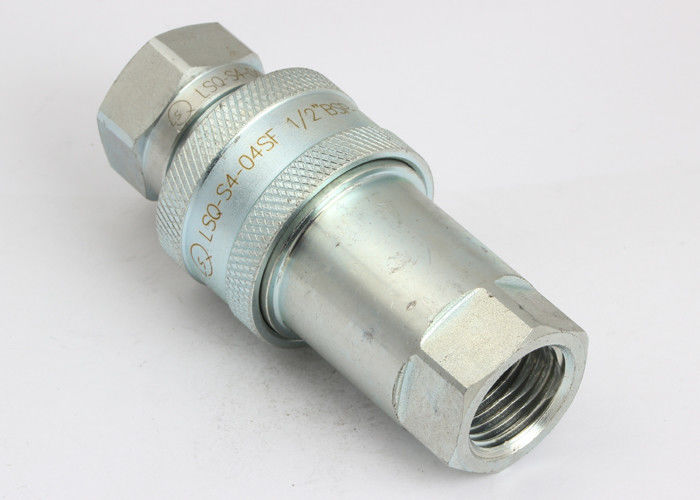

شیرهای توپی LSQ-S4 نوع کوپلینگ سریع هیدرولیک (فولادی)
کاربردها: "LSQ-S4" یک سری کوپلینگ سریع سوپاپ توپ است که از فولاد کربنی با روکش روی ساخته شده است.
درمان سطحی.بر اساس مقاومت در برابر سایش خوب دریچه های توپ، کوپلینگ های "LSQ-S4" عمدتا در کاربردهای کشاورزی استفاده می شوند.اندازه 1/2 با استاندارد بین المللی ISO 7241-1 "A" تعویض می شود.
مشخصات فنی:
| اندازه بدن (در) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| فشار نامی (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| جریان رتبه‌بندی شده (GPM) | 3 | 6 | 12 | 28 | 50 |
| محدوده دما (Std seals) | -20 تا +120 درجه سانتیگراد | ||||
| مواد مهر و موم استاندارد | NBR | ||||
ویژگی های LSQ-S4:
1. دریچه های پاپت برای جلوگیری از نشتی بدون اتصال.
2. شیرهای توپی برای قابلیت اطمینان ناهموار در کاربردهای هیدرولیک سنگین در فشار کاری نامی موجود است.
3. توپ های سخت و آلیاژ کروم برای شیرآلات استفاده می شود، توسط فنرها روی صندلی سوپاپ بارگذاری می شود.
4. سوپاپ مهر و موم فلز به فلز را بین توپ و نشیمنگاه سکه ای ایجاد می کند.
5. قطعات بحرانی برای دوام سخت می شوند.
6. مکانیزم قفل توپ قابل اعتماد، نیمه های جفت شده را کنار هم نگه می دارد.
7. سوکت و دوشاخه از استوک میله جامد ماشینکاری شده اند.
8. سری LSQ-S4 مطابق با استاندارد ISO5675 است.
9. سازگار با PARKER 4000 Series و FASTER NV/NS Series.
کارایی: مایع تست: Oil-200SUS، 1GPM=3.78L/Min،1PSID=0.0069MPa.
سری LSQ-S4 (1/4، 3/8، 1/2، 3/4، 1 اینچ)
سوکت
| ISO | PARTNO. | LS | ￠د | HEX1 | آ | تی |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF(E) | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| توجه: تبادل سریعتر LSQ-S4-06SF، مبادله پارکر LSQ-S4-06SF(E) | ||||||
دوشاخه
| ISO | PARTNO. | LP | د | سی | HEX2 | آ | تی |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF(E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1 "NPT1" |
| توجه: تبادل سریعتر LSQ-S4-06SF، مبادله پارکر LSQ-S4-06SF(E) | |||||||
اتصالات کوپلینگ
| ISO | PARTNO. | L | ￠د | HEX1 | HEX2 | تی |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04 | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06(E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| توجه: تبادل سریعتر LSQ-S4-06SF، مبادله پارکر LSQ-S4-06SF(E) | ||||||
