جزئیات محصول
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: KZF
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری.
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری.
قابلیت ارائه: 50،000 قطعه در روز ، با توجه به ظرفیت کارگاه مونتاژ
استاندارد: |
ISO 7241-1 سری "B"، دریچه پاپت |
WP: |
فشار کاری تا 1000 psi (69 بار) |
مواد: |
فولاد ضد زنگ |
اندازه: |
1/8 - 2' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
استاندارد: |
ISO 7241-1 سری "B"، دریچه پاپت |
WP: |
فشار کاری تا 1000 psi (69 بار) |
مواد: |
فولاد ضد زنگ |
اندازه: |
1/8 - 2' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
کوپلینگ های اتصال سریع هیدرولیک KZF، ISO7241-B در رزوه ماده، فولاد ضد زنگ SS304
توضیحات:

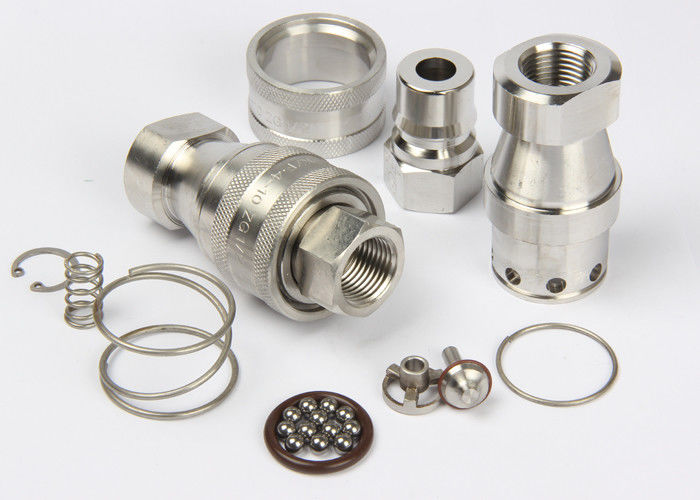

کوپلینگ سریع هیدرولیک نوع نزدیک KZF (فولاد ضد زنگ 304)
کوپلینگ های KZF در سراسر طیف کاربردهای هیدرولیک استفاده می شوند.این کوپلینگ‌های خاموش دوبل را می‌توان در هر جایی یافت که خطوط انتقال سیال برای بهره‌برداری یا نگهداری تجهیزات لازم باشد وصل و جدا شوند و از دست دادن سیال نامطلوب است.در درجه اول با سیال هیدرولیک استفاده می شود.کوپلینگ KZF با مواد شیمیایی، آب، بخار و برخی گازها نیز استفاده می شود.
مشخصات فنی
| اندازه بدن (در) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| فشار نامی (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| جریان رتبه‌بندی شده (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| محدوده دما (Std seals) | -20 تا +120 درجه سانتیگراد | ||||||||
| مواد مهر و موم استاندارد | VITON | ||||||||
ویژگی کوپلینگ های سری KZF:
1، اتصال مثبت و سریع که توسط سیستم توپ قفل کننده به هم چسبیده تضمین می شود.هنگام اتصال، دو نیمه نر و ماده می توانند حتی تحت فشار بچرخند، بنابراین از هرگونه فشار پیچشی در شیلنگ های انعطاف پذیر جلوگیری می شود.
2، طراحی شده برای مقاومت در برابر اوج فشار بالا و پالس.
3، شیرهای Poppet دارای فنرهای متعادل و گذرگاه های جریان روغن کالیبره شده برای به حداقل رساندن افت فشار هستند.
4، مهر و موم شیر Poppet دارای لبه های محافظ ضد ضربه هستند.
5. سری KZF مطابق با استاندارد ISO 7241-B است
6. سازگار با PARKER 60 Series، FASTER HNV Series، AEROQUIP FD45 Series و HANSEN HK Series.
KZF (1/8، 1/4، 3/8، 1/2 اینچ) KZF (3/4، 1،11/4، 12/2،2 اینچ)
سوکت
| ISO | PARTNO. | LS | ￠د | HEX1 | آ | تی |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| توجه: فقط سایز 01 تا 08 مطابق با استاندارد ISO 7241-B است | ||||||
دوشاخه
| ISO | PARTNO. | LP | د | سی | HEX2 | آ | تی |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| توجه: فقط سایز 01 تا 08 مطابق با استاندارد ISO 7241-B است | |||||||
اتصالات کوپلینگ
| ISO | قسمت شماره | L | ￠د | HEX1 | HEX2 | تی |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| توجه: فقط سایز 01 تا 08 مطابق با استاندارد ISO 7241-B است | ||||||
