جزئیات محصول
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: LSQ-S9
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری.
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری.
قابلیت ارائه: 50،000 قطعه در روز ، با توجه به ظرفیت کارگاه مونتاژ
استاندارد: |
سازگار با سری FASTER TNV، شیر poppet |
WP: |
فشار کاری تا 4000 psi (275 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/4 - 1/2' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
استاندارد: |
سازگار با سری FASTER TNV، شیر poppet |
WP: |
فشار کاری تا 4000 psi (275 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/4 - 1/2' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |

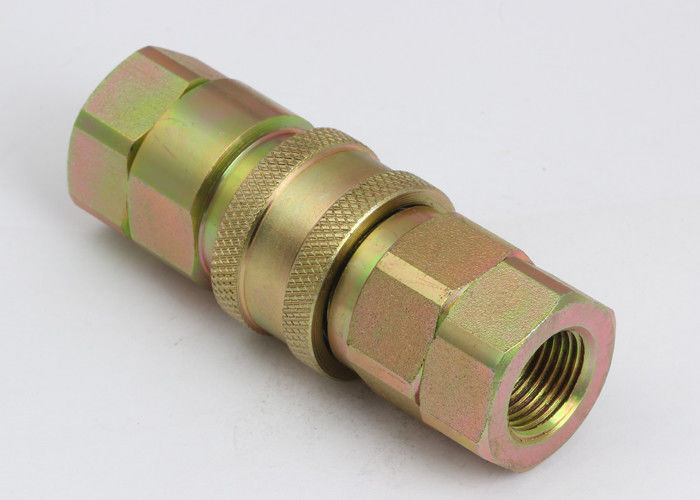

LSQ-S9 Faster TNV مبدل هیدرولیک اتصال سریع کروم سه
Descripton:
اتصال سریع هیدرولیک نوع بسته (LSQ-S9) فولادی
برنامه های کاربردی:
تجهیزات ساخت و ساز
تجهیزات جنگلداری
ماشین آلات کشاورزی
مشخصات فنی:
| اندازه بدن (در) | 1/4 | 8/3 | 1/2 |
| فشار نامی (PSI) | 4000 | 4000 | 4000 |
| جریان نامی (GPM) | 3 | 6 | 12 |
| محدوده دما (مهر و موم های STD) | -20 ℃ تا + 120 | ||
| مواد مهر و موم استاندارد | NBR | ||
ویژگی اتصالات سری LSQ-S9:
1. شیرآلات Poppet موجود برای جلوگیری از نشت جفت نشده.
2. دریچه های Poppet به طور خودکار هنگام اتصال ، در فشار کار نامی ، باز می شوند تا جریان را به سرعت حفظ کنید.
3. قطعات حیاتی برای دوام سخت می شوند.
4. مکانیسم قفل توپی قابل اعتماد ، نیمه جفت گیری را با هم نگه می دارد.
5. جوراب و شاخه دقیق از سهام نوار جامد ساخته شده است.
6. سازگار با سری FASTER TNV.
عملکرد: مایعات تست: Oil-200SUS ، 1GPM = 3.78L / min ، 1PSID = 0.0069MPa.
سری LSQ-S9 (3/8 "، 1/2")
| بخش شماره | تی | HEX1 | HEX2 | ￠ D | ل | LS | LP |
| LSQ-S9-02 | NPT1 / 4 | 22 | 22 | 25.2 | 82.5 | 49.8 | 48 |
| LSQ-S9-03 | NPT3 / 8 | 25.4 | 25.4 | 30.5 | 81.7 | 50.6 | 48.8 |
| LSQ-S9-04 | NPT1 / 2 | 30.2 | 30.2 | 35 | 93.4 | 57.2 | 54.5 |
