جزئیات محصول
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: LSQ-S4
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری.
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری.
قابلیت ارائه: 50،000 قطعه در روز ، با توجه به ظرفیت کارگاه مونتاژ
استاندارد: |
سری ISO 5675، شیر توپی |
WP: |
فشار کاری تا 5000 psi (345 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/4 - 1' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
استاندارد: |
سری ISO 5675، شیر توپی |
WP: |
فشار کاری تا 5000 psi (345 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/4 - 1' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
LSQ-S4، ISO5675، نوع دریچه توپ، اتصال هیدرولیکی در فولاد کربن، کروم سه
توضیحات:

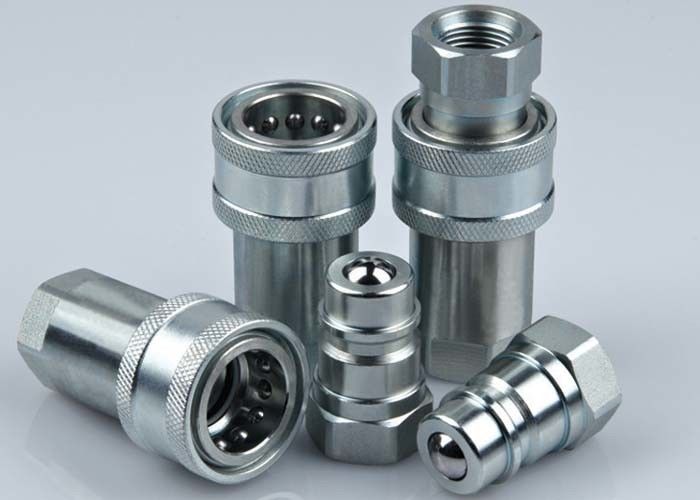

دریچه های گلوله ای LSQ-S4 نوع اتصال سریع هیدرولیک ((فولاد)
برنامه های کاربردی: سری LSQ-S4 به صنعت یک طراحی اثبات شده برای استفاده در تجهیزات ساخت و ساز، تجهیزات جنگلی، ماشین آلات کشاورزی، ابزار نفت، ماشین آلات فولاد،و سایر کاربردهای هیدرولیکی سخت.
مشخصات:
| اندازه بدن | 1/4 | 3/8 | 1/2 | سه چهارم | 1 |
| فشار نامی (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| جریان نامی (GPM) | 3 | 6 | 12 | 28 | 50 |
| محدوده دما ((سطح های std) | -20°C تا +120°C | ||||
| مواد مهر و موم استاندارد | NBR | ||||
مشخصات LSQ-S4:
1. دریچه های پاپت در دسترس برای جلوگیری از نشت بدون اتصال.
2شیرهای توپی در دسترس برای قابلیت اطمینان در کاربردهای هیدرولیکی سنگین در فشار کار نامی.
3توپ های سخت و آلیاژ کرومی برای دریچه استفاده می شوند، که توسط فواره ها روی صندلی دریچه بار می شوند.
4. شیر فراهم می کند یک مهر و موم فلزی به فلزی بین توپ و صندلی تراشیده.
5قطعات مهم برای دوام سخت می شوند.
6مکانیسم قفل توپ قابل اعتماد نصف های جفت گیری را با هم نگه می دارد.
7. سوکت و پلگ با دقت از چوب چوبی ساخته شده است
8. سری LSQ-S4 مطابق با استاندارد ISO5675 است.
9با سری PARKER 4000 و سری FASTER NV/NS سازگار است.
عملکرد: مایع آزمایش: روغن-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.
سری LSQ-S4 (1/4،3/8،1/2،3/4،1")
سوکت
| آی اس او | همکار | LS | ¢D | HEX1 | A | T |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF ((E) | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| توجه: متقابل LSQ-S4-06SF FASTER، متقابل LSQ-S4-06SF ((E) پارکر | ||||||
پلگ
| آی اس او | همکار | LP | d | C | HEX2 | A | T |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF ((E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1" NPT1" |
| توجه: متقابل LSQ-S4-06SF FASTER، متقابل LSQ-S4-06SF ((E) پارکر | |||||||
دستگاه اتصال
| آی اس او | همکار | L | ¢D | HEX1 | HEX2 | T |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04 | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06 ((E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| توجه: متقابل LSQ-S4-06SF FASTER، متقابل LSQ-S4-06SF ((E) پارکر | ||||||
