جزئیات محصول:
پرداخت:
|
| استاندارد: | سری ISO 5675 ، شیر poppet | WP: | فشارهای کاری به 5000 psi (345 bar) |
|---|---|---|---|
| مواد: | فولاد کربن | اندازه: | 1/4 '- 1' |
| نخ: | BSPP ، BSPT ، NPT ، NPTF ، SAE | ارتباط: | توپ های قفل |
| برجسته: | اتصال سریع هیدرولیک,اتصال سریع خط هیدرولیک |
||

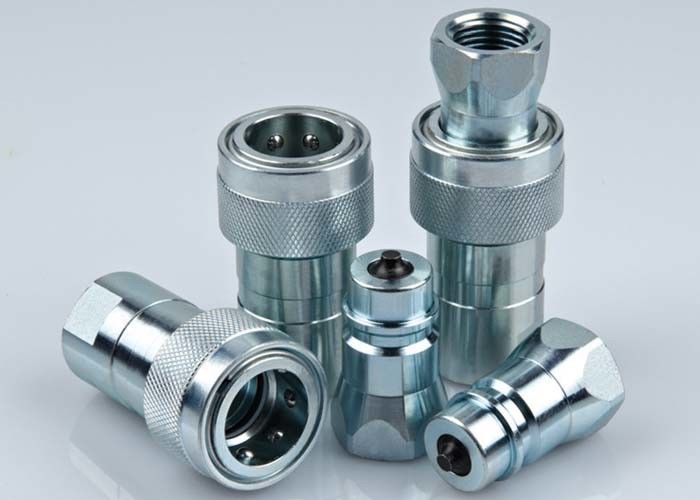

LSQ-PK ، ISO5675 ، اتصالات هیدرولیکی نوع سوپاپ Poppet در فولاد کربن ، کروم سه
Descripton:
اتصال سریع HS هیدرولیک LSQ-PK (فولادی)
برنامه های کاربردی: سری LSQ-PK طرحی اثبات شده را برای استفاده در تجهیزات ساختمانی ، تجهیزات جنگلداری ، ماشین آلات کشاورزی ، ابزارهای نفتی ، ماشین آلات آسیاب فولادی و سایر کاربردهای هیدرولیکی خواستار صنعت به ارمغان می آورد.
مشخصات فنی:
| اندازه بدن (در) | 1/4 | 8/3 | 1/2 | 3/4 | 1 |
| فشار نامی (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| جریان نامی (GPM) | 3 | 6 | 12 | 28 | 50 |
| محدوده دما (مهر و موم های STD) | -20 ℃ تا + 120 | ||||
| مواد مهر و موم استاندارد | NBR | ||||
ویژگی اتصالات سری LSQ-PK:
1. شیرآلات Poppet موجود برای جلوگیری از نشت جفت نشده.
2. دریچه های Poppet به طور خودکار هنگام اتصال ، در فشار کار نامی ، باز می شوند تا جریان را به سرعت حفظ کنید.
3. قطعات حیاتی برای دوام سخت می شوند.
4. مکانیسم قفل توپی قابل اعتماد ، نیمه جفت گیری را با هم نگه می دارد.
5. سوکت و دوشاخه دقیق از سهام میله جامد ساخته شده اند.
6. سری LSQ-PK مطابق با استاندارد ISO5675 است.
7. سازگار با سری PARKER 4000 و سری FASTER NV / NS
عملکرد: مایعات تست: Oil-200SUS ، 1GPM = 3.78L / min ، 1PSID = 0.0069MPa.
سری LSQ-PK (1/4 "، 3/8" ، 1/2 "، 3/4" ، 1 ")
سوکت
| ایزو | PARTNO | LS | ￠ D | HEX1 | آ | تی |
| 6.3 | LSQ-PK-02SF | 55.5 | 27.6 | 22.2 | 12.5 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-PK-03SF | 60.5 | 34 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-PK-04SF | 68 | 38 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-PK-06SF | 83 | 47.5 | 35 | 18 | G3 / 4 NPT3 / 4 |
| 20 | LSQ-PK-06SF (E) | 82.5 | 48.2 | 34 | 19 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-PK-08SF | 97.5 | 56.2 | 41 | 21 | G1 NPT1 |
| توجه: تبادل LSQ-PK-06SF PARKER ، تبادل LSQ-PK-06SF (E) FASTER) | ||||||
پلاگین
| ایزو | PARTNO | LP | د | ج | HEX2 | آ | تی | |
| 6.3 | LSQ-PK-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1 / 4 NPT1 / 4 | |
| 10 | LSQ-PK-03PF | 40 | 19 | 22 | 24 | 13 | G3 / 8 NPT3 / 8 | |
| 12.5 | LSQ-PK-04PF | 46 | 20.5 | 29 | 27 | 18 | G1 / 2 NPT1 / 2 | |
| 20 | LSQ-PK-06PF | 51 | 26.9 | 28.5 | 33.3 | 18 | G3 / 4 NPT3 / 4 | |
| 20 | LSQ-PK-06PF (E) | 53.5 | 28 | 32 | 34 | 19 | G3 / 4 NPT3 / 4 | |
| 25 | LSQ-PK-08PF | 64 | 31.3 | 34 | 41 | 21 | G1 "NPT1" | |
| توجه: تبادل LSQ-PK-06PF PARKER ، تبادل LSQ-PK-06PF (E) FASTER) | ||||||||
بهم پیوسته
| ایزو | PARTNO | ل | ￠ D | HEX1 | HEX2 | تی |
| 6.3 | LSQ-PK-02 | 74.2 | 27.6 | 22.2 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-PK-03 | 80.2 | 34 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-PK-04 | 92.3 | 38.5 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-PK-06 | 102.2 | 47.5 | 35 | 33.3 | G3 / 4 NPT3 / 4 |
| 20 | LSQ-PK-06 (E) | 107.8 | 48.2 | 34 | 34 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-PK-08 | 128.8 | 56.2 | 41 | 41 | G1 NPT1 |
| توجه: تبادل LSQ-PK-06 PARKER ، تبادل LSQ-PK-06 (E) FASTER) | ||||||
