جزئیات محصول
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: LSQ-HDB
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری.
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری.
قابلیت ارائه: 50،000 قطعه در روز ، با توجه به ظرفیت کارگاه مونتاژ
استاندارد: |
سری ISO 16028، صورت صاف |
WP: |
فشار کاری تا 4350 psi (300 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/2 - 3/4' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
استاندارد: |
سری ISO 16028، صورت صاف |
WP: |
فشار کاری تا 4350 psi (300 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/2 - 3/4' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |

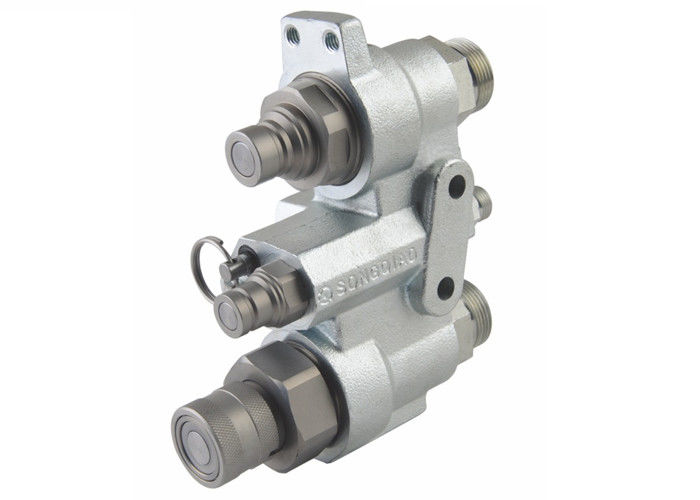

LSQ-HDB ، ISO16028 ، نوع اتصالات هیدرولیکی صورت در فولاد کربنی ، اتصال تحت فشار ، نیکل روی اندود
Descripton:
سری شیرهای مدولار LSQ-HDB آخرین نوآوری Songqiao است که برای پاسخگویی به نیازهای بازار تجهیزات موبایل طراحی شده است.با بازخورد از بازار و با همکاری عمده OEM طراحی شده است ، دارای یک سیستم کاهش فشار باقی مانده است که به اپراتور اجازه می دهد تا دو خط مدار را با فشار باقی مانده ، چه در زن و چه در زن ، متصل و قطع کند.سری سوپاپ های مدولار LSQ-HDB مجهز به کوپل های صاف صورت قابل تعویض ISO 16028 است ، دارای طراحی مدولار برای گزینه های پورت متعدد است و اجازه می دهد تا طیف گسترده ای از اندازه اتصال دهنده ها: 1/2 (04) ، 3/4 (08)
برنامه های کاربردی
Skid Steer ، بیل مکانیکی ، تجهیزات ساخت و ساز موبایل
نحوه استفاده
قبل از اینکه زن و شوهر سطح جفت صاف را از اتصال سریع تمیز کنید تا از وارد شدن کثیفی در مدار جلوگیری شود.
فشار باقیمانده را با بیرون کشیدن دستگیره و بالا تخلیه کنید تا فشار باقیمانده کوپلینگ بالا تخلیه شود ، برای تخلیه فشار باقی مانده کوپلینگ پایین.
هشدار
فشار را کاهش ندهید:
- هنگامی که پیوست در موقعیت استراحت نیست
- در حین کار پیوست (به دلیل خطر حرکت غیرمنتظره پیوست)
از اتصال زن که با فرکانس فشار بالای فشار قطع شده است استفاده نکنید.
با جریان و یا فشار پمپ در مدار اتصال برق را قطع نکنید.Dis / اتصال فقط با فشار باقی مانده مجاز است.
وقتی دمای داخل مدار از 80 بیشتر است (176) اتصال را از هم جدا نکنید.
هنگام قطع اتصال ، پیشنهاد می شود از درپوش محافظ استفاده کنید.
برای جلوگیری از به خطر انداختن عملکرد شیرهای داخلی ، مهم است که آلودگی در مدار را محدود کنید.
| اندازه بدن (در) | 1/2 (04) | 3/4 (08) |
| فشار نامی (PSI) | 4350 | 4350 |
| جریان نامی (GPM) | 12 | 28 |
| محدوده دما (مهر و موم های STD) | -20 ℃ تا + 120 | |
| مواد مهر و موم استاندارد | NBR | |
اتصال - قطع حداکثرفشار باقیمانده: 3625 (PSI).
فواید
کاربر امداد سیستم اجازه می دهد تا برای اتصال آسان و قطع با فشار باقی مانده است.
فشار باقیمانده را قبل از اتصال و قطع تخلیه می کند ، اجازه می دهد اتصال بدون فشار و بدون تلاش در شرایط ایمنی ، به منظور کاهش خطر آسیب.
صورت صاف تمیز می شود و به کاهش آلودگی در مدار هیدرولیک کمک می کند.
حداقل اتلاف مایعات در هنگام اتصال / قطع ، از بین رفتن مایعات در محیط کاهش می یابد.
حداقل ورود هوا در هنگام اتصال / قطع ، عملکرد صحیح مدار را افزایش می دهد.
طراحی دریچه اتصال داخلی ثبت اختراع باعث ایجاد حداقل افت فشار می شود و بهره وری مدار را در سیستم حفظ می کند
مقاومت خوب در فشارهای ضربه ای.
طراحی باریک و انعطاف پذیر جمع و جور (امکان استفاده از کوپلینگ در اندازه های مختلف را فراهم می کند).
امن و ساده برای ما
ویژگی ها و گزینه های فنی
قابلیت تعویض: مجهز به ISO 16028
کوپل های موجود در پیکربندی و ابعاد مختلف
نوع کوپلینگ: صورت صاف
اتصال مکانیکی: قفل کردن توپ ها
سیستم اتصال: برای اتصال فشار دهید
سیستم قطع اتصال: عقب کشیدن آستین کوپل زن
اتصال با فشار باقیمانده: پس از تخلیه فشار با اهرم
قطع با فشار باقیمانده: پس از تخلیه فشار با اهرم
مهر و موم: استاندارد در NBR (نیتریل)
حلقه های ضد اکستروژن: PTFE
| ایزو | PARTNO | آ | ب | ج | د | E | F | G |
| 12.5 | LSQ-HDB-04 | 184 | S44.45 HEX | S50.8 HEX | S25.4 HEX | Φ38 | Φ24.54 | Φ19.75 |
| 19 | LSQ-HDB-06 | 188 | S44.45 HEX | S50.8 HEX | S25.4 HEX | Φ38 | Φ29.95 |
Φ19.75 |
