جزئیات محصول
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: KZE-B
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری.
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری.
قابلیت ارائه: 50،000 قطعه در روز ، با توجه به ظرفیت کارگاه مونتاژ
استاندارد: |
سازگار با سری PARKER 3000، با نخ قفل شده است |
WP: |
فشار کاری تا 10000 psi (689 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/4 - 3/8' |
نخ: |
NPT |
ارتباط: |
قفل نخ |
استاندارد: |
سازگار با سری PARKER 3000، با نخ قفل شده است |
WP: |
فشار کاری تا 10000 psi (689 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/4 - 3/8' |
نخ: |
NPT |
ارتباط: |
قفل نخ |
نوع اتصال رشته ای KZE-B ، اتصالات هیدرولیکی در فولاد کربن ، کروم سه
Descripton:

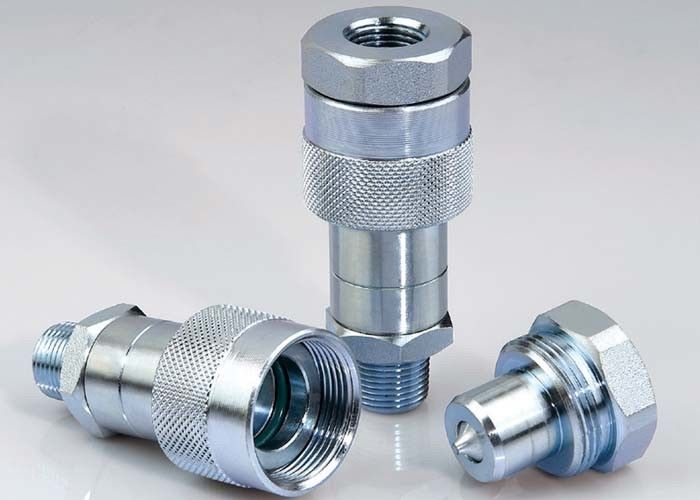

اتصال سریع KZE-B نوع قفل شده هیدرولیک (فولاد)
برنامه های کاربردی: کوپل های سری SongQiao KZE-B با سیستم قفل اتصال نخ و سوپاپ های چک نوع توپ دقیق ، برای کاربردهای فشار شدید مانند جک های هیدرولیکی قابل حمل طراحی شده اند.
مشخصات فنی:
| اندازه بدن (در) | 1/4 | 8/3 |
| فشار نامی (PSI) | 10.000 | |
| جریان نامی (GPM) | 3 | 6 |
| محدوده دما (مهر و موم های STD) | -20 ℃ تا + 120 | |
| مهر و موم استاندارد NBR | ||
ویژگی های KZE-B:
1. برای دوام از تراشه های فولادی جامد ماشینکاری شده است.
2. سری KZE-B از مکانیزم قفل آستین رزوه دار استفاده می کند ، جفت هایی با نخ های نر مطابق بر روی نوک سینه قرار دارند.برای اتصال باید دو نیمه را به صورت دستی در کنار هم قرار دهید.
3. گلوله های سخت و آلیاژی کروم برای شیرآلات استفاده می شود.آنها برای نشستن مثبت شیر سوار می شوند.
4. سوپاپ یک مهر و موم فلز به فلز بین توپ و صندلی سکه دار را فراهم می کند.
5. مهر و موم رابط پلی اورتان است که در برابر اکستروژن فشار بالا مقاومت می کند.
6. یک نگهدارنده شیر رشته ای یک توقف شیر را فراهم می کند که تراز بودن سوپاپ را مثبت می کند.
7. سازگار با سری PARKER 3000 و سری سریعتر PVVM.
عملکرد: مایعات تست: Oil-200SUS ، 1GPM = 3.78L / min ، 1PSID = 0.0069MPa.
سری KZE-B (1/4 "، 3/8")
سوکت
| PARTNO | LS | ￠ D | HEX1 | آ | تی |
| KZB-B-02SM | 60.8 | 28.5 | 22 | 13.5 | NPT1 / 4 |
| KZB-B-03SM | 73.5 | 35 | 25 | 14.4 | NPT3 / 8 |
پلاگین
| PARTNO | LP | ج | HEX2 | آ | تی |
| KZE-B-02PF | 32.5 | 11.2 | 19 | 13 | NPT1 / 4 |
| KZE-B-03PF | 35 | 16 | 32 | 13.5 |
NPT3 / 8
|
اتصالات اتصال
| PARTNO | ل | ￠ D | HEX1 | HEX2 | تی |
| KZE-B-02 | 74.5 | 28.5 | 22 | 19 | NPT1 / 4 |
| KZE-B-03 | 83.5 | 35 | 25 | 32 | NPT3 / 8 |
