جزئیات محصول:
پرداخت:
|
استاندارد: | سازگار با سری FASTER CVV، با نخ قفل شده است | WP: | فشار کاری تا 5000 psi (345 بار) |
---|---|---|---|
مواد: | فولاد کربن | اندازه: | 1/4 - 1' |
نخ: | BSPP، BSPT، NPT، NPTF، SAE | ارتباط: | قفل نخ |
برجسته: | اتصال سریع رزوه ای استاندارد,اتصال سریع رزوه ای استوکی VD,جفت رزوه مستقیم تعویض |

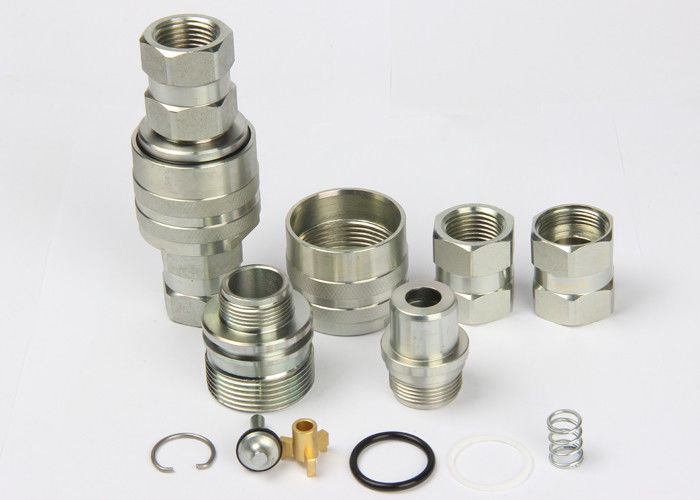

نوع اتصال رزوه ای LSQ-CVV، تعویض Stucchi VD، کوپلینگ های هیدرولیک در فولاد کربنی، کروم سه
توضیحات:
اندازه بدن (در) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
فشار نامی (PSI) | 5000 | 5000 | 5000 | 4500 | 5000 |
جریان رتبهبندی شده (GPM) | 3 | 6 | 12 | 28 | 50 |
محدوده دما (Std seals) | -20 تا +120 درجه سانتیگراد | ||||
مواد مهر و موم استاندارد | NBR |
قسمت شماره | LS | دی | HEX1 | HEX3 | آ | تی |
LSQ-CVV-02SF | 58.6 | Φ34 | S19 | S30 | 13 | G1/4 NPT1/4 |
LSQ-CVV-03SF | 60.8 | Φ34 | S22 | S30 | 13 | G3/8 NPT3/8 |
LSQ-CVV-04SF | 67.7 | Φ42 | S27 | S36 | 18 | G1/2 NPT1/2 |
LSQ-CVV-06SF | 73.5 | Φ48 | S36 | S41 | 18 | G3/4 NPT3/4 |
LSQ-CVV-08SF | 94.5 | Φ56.5 | S41 | S51 | 24.5 | G1 NPT1 |
PARTNO. | LP | د | HEX2 | آ | تی |
LSQ-CVV-02PF | 60 | M24*2 | S19HEX | 13 | G1/4 NPT1/4 |
LSQ-CVV-03PF | 55.3 | M28 * 2 | S22HEX | 13 | G3/8 NPT3/8 |
LSQ-CVV-04PF | 61.5 | M36*2 | S27HEX | 18 | G1/2 NPT1/2 |
LSQ-CVV-06PF | 83.5 | M42*2 | S36HEX | 18 | G3/4 NPT3/4 |
LSQ-CVV-08PF | 94.5 | M48 * 3 | S41HEX | 24.5 | G1 NPT1 |
PARTNO. | L | دی | HEX1 | HEX2 | HEX3 | تی |
LSQ-CVV-02 | 92.6 | Φ34 | S19 | S19 | S30 | G1/4 NPT1/4 |
LSQ-CVV-03 | 89.9 | Φ34 | S22 | S22 | S30 | G3/8 NPT3/8 |
LSQ-CVV-04 | 103 | Φ42 | S27 | S27 | S36 | G1/2 NPT1/2 |
LSQ-CVV-06 | 125 | Φ48 | S36 | S36 | S41 | G3/4 NPT3/4 |
LSQ-CVV-08 | 155 | Φ56.5 | S41 | S41 | S50 | G1 NPT1 |
