جزئیات محصول
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: LSQ-S1
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری.
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری.
قابلیت ارائه: 50،000 قطعه در روز ، با توجه به ظرفیت کارگاه مونتاژ
استاندارد: |
ISO 7241-1 سری "A"، دریچه پاپت |
WP: |
فشار کاری تا 5000 psi (345 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/4 - 2' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
استاندارد: |
ISO 7241-1 سری "A"، دریچه پاپت |
WP: |
فشار کاری تا 5000 psi (345 بار) |
مواد: |
فولاد کربن |
اندازه: |
1/4 - 2' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |

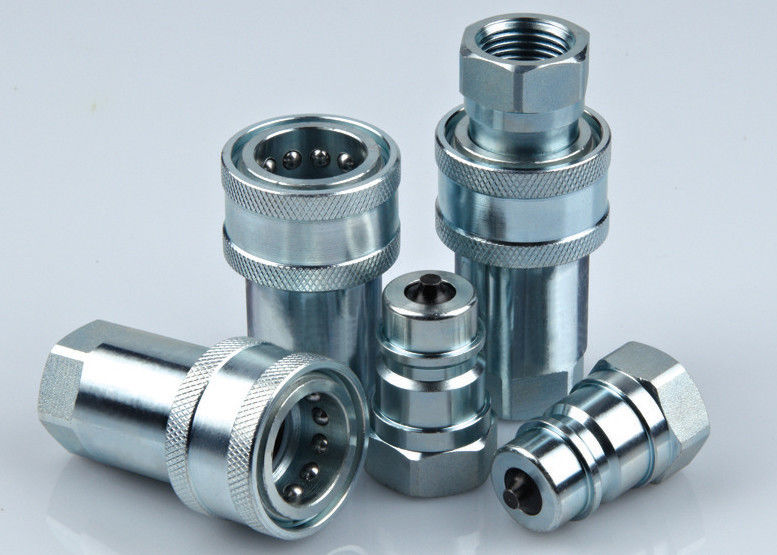

اتصالات هیدرولیکی LSQ-S1 ، ISO7241-A در فولاد کربن ، کروم سه
Descripton:
اتصال سریع هیدرولیک LSQ-S1 نوع نزدیک (فولاد)
برنامه های کاربردی: سری LSQ-S1 طرحی اثبات شده برای استفاده در تجهیزات ساختمانی ، تجهیزات جنگلداری ، ماشین آلات کشاورزی ، ابزارآلات نفتی ، ماشین آلات آسیاب فولادی تجهیزات نفتی و سایر برنامه های هیدرولیکی خواستار صنعت شده است.
مشخصات فنی:
| اندازه بدن (در) | 1/4 | 8/3 | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 |
| فشار نامی (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 |
| جریان نامی (GPM) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| محدوده دما (مهر و موم های STD) | -20 ℃ تا + 120 | |||||||
| مواد مهر و موم استاندارد | NBR | |||||||
ویژگی اتصال LSQ-S1 سری:
1. شیرآلات Poppet موجود برای جلوگیری از نشت جفت نشده.
2. دریچه های Poppet به طور خودکار هنگام اتصال ، در فشار کار نامی ، باز می شوند تا جریان را به سرعت حفظ کنید.
3. قطعات حیاتی برای دوام سخت می شوند.
4. مکانیسم قفل توپی قابل اعتماد ، نیمه جفت گیری را با هم نگه می دارد.
5. سوکت و دوشاخه دقیق از سهام میله جامد ساخته شده اند.
6. سری LSQ-S1 با استاندارد ISO7241-A مطابقت دارد.
7. سازگار با سری PARKER 6600 ، سری FASTER ANV ، سری AEROQUIP 5600 و سری HANSEN HA 15000.
عملکرد: مایعات تست: Oil-200SUS.1GPM = 3.78L / min ، 1PSID = 0.0069MPa.
سری LSQ-S1 (1/4 "، 3/8" ، 1/2 "، 3/4" ، 1 ") سری LSQ-S1 (11/4" ، 11/2 "، 2")
سوکت
| ایزو | PARTNO | LS | ￠ D | HEX1 | آ | تی |
| 6.3 | LSQ-S1-02SF | 50 | 26 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S1-03SF | 56 | 31.5 | 22 | 14 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S1-04SF | 66 | 38.5 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S1-06SF | 80 | 48 | 34 | 18 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S1-08SF | 94 | 56 | 41 | 21 | G1 NPT1 |
| 31.5 | LSQ-S1-10SF | 117 | 69.5 | 50 | 25 | G1-1 / 4 NPT1-1 / 4 |
| 40 | LSQ-S1-12SF | 133 | 84 | 60 | 27 | G1-1 / 2 NPT1-1 / 2 |
| 50 | LSQ-S1-16SF | 165 | 99 | 75 | 26 | G2 NPT2 |
پلاگین
| ایزو | PARTNO | LP | د | ج | HEX2 | آ | تی |
| 6.3 | LSQ-S1-02PF | 35.5 | 11.8 | 15 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S1-03PF | 36.5 | 17.3 | 21.4 | 22 | 14 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S1-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S1-06PF | 57 | 29 | 28 | 35 | 18 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S1-08PF | 59.5 | 34.3 | 36 | 41 | 21 | G1 NPT1 |
| 31.5 | LSQ-S1-10PF | 75 | 45 | 46 | 50 | 25 | G1-1 / 4 NPT1-1 / 4 |
| 40 | LSQ-S1-12PF | 83.5 | 55 | 52 | 60 | 27 | G1-1 / 2 NPT1-1 / 2 |
| 50 | LSQ-S1-16PF | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
اتصالات اتصال
| ایزو | PARTNO | ل | ￠ D | HEX1 | HEX2 | تی |
| 6.3 | LSQ-S1-02 | 71 | 26 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S1-03 | 75 | 31.5 | 22 | 22 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S1-04 | 88 | 38.5 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S1-06 | 110 | 48 | 34 | 35 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S1-08 | 119.5 | 56 | 41 | 41 | G1 NPT1 |
| 31.5 | LSQ-S1-10 | 150 | 69.5 | 50 | 50 | G1-1 / 4 NPT1-1 / 4 |
| 40 | LSQ-S1-12 | 167.5 | 84 | 60 | 60 | G1-1 / 2 NPT1-1 / 2 |
| 50 | LSQ-S1-16 | 210.5 | 99 | 75 | 75 | G2 NPT2 |
