جزئیات محصول
محل منبع: نینگبو ، چین (سرزمین اصلی)
نام تجاری: SONGQIAO
شماره مدل: LSQ-S8
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادراتی استاندارد یا طبق درخواست مشتری.
زمان تحویل: ظرف 30 روز یا طبق نیاز مشتری.
قابلیت ارائه: 50،000 قطعه در روز ، با توجه به ظرفیت کارگاه مونتاژ
استاندارد: |
ISO 7241-1 سری "B"، دریچه پاپت |
WP: |
فشار کاری تا 1000 psi (69 بار) |
مواد: |
مس |
اندازه: |
1/4 - 1' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |
استاندارد: |
ISO 7241-1 سری "B"، دریچه پاپت |
WP: |
فشار کاری تا 1000 psi (69 بار) |
مواد: |
مس |
اندازه: |
1/4 - 1' |
نخ: |
BSPP، BSPT، NPT، NPTF، SAE |
ارتباط: |
قفل کردن توپ ها |

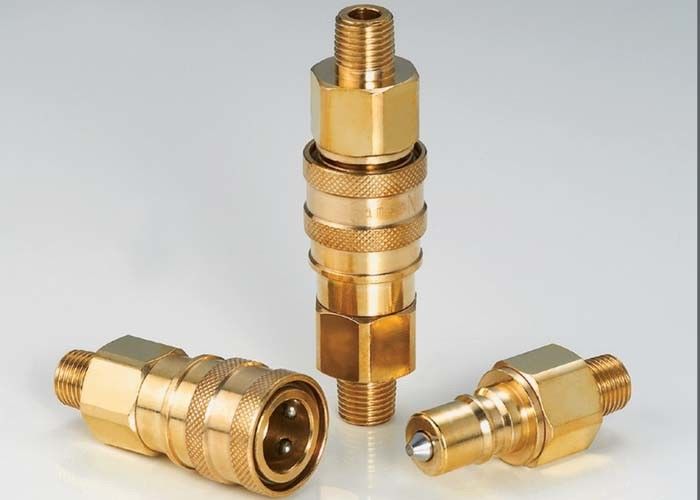

کوپل های هیدرولیکی LSQ-S8 ، ISO7241-B در نخ های نر ، برنجی
Descripton:
اتصال سریع پنوماتیک و هیدرولیک فشار متوسط LSQ-S8 (BRASS)
برنامه های کاربردی: کوپل های LSQ-S8 در طیف وسیعی از کاربردهای هیدرولیکی مورد استفاده قرار می گیرند ، این کوپلینگ های Double Shut-Off را می توان در هر جایی که نیاز به اتصال و قطع خطوط انتقال مایعات برای کارکرد یا نگهداری تجهیزات وجود دارد ، و از دست دادن مایعات نامطلوب است. .LSQ-S8 در تجهیزات ساختمانی ، تجهیزات جنگلداری ، ماشین آلات کشاورزی ، ابزارهای نفتی ، ماشین آلات کارخانه فولاد و سایر برنامه های هیدرولیکی طلبکارانه استفاده می شود.
مشخصات فنی
| اندازه بدن (در) | 1/4 | 8/3 | 1/2 | 3/4 | 1 |
| فشار نامی (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 |
| جریان نامی (GPM) | 3 | 6 | 12 | 28 | 50 |
| محدوده دما | -20 ℃ تا + 120 | ||||
| مواد مهر و موم ایستاده | NBR | ||||
ویژگی اتصال سری LSQ-S8:
1. شیرآلات Poppet موجود برای جلوگیری از نشت جفت نشده.
2. دریچه های Poppet به طور خودکار هنگام اتصال ، در فشار کار نامی ، باز می شوند تا جریان را به سرعت حفظ کنید.
3. مکانیسم قفل توپی قابل اعتماد ، نیمه های جفت گیری را با هم نگه می دارد.
4. سوکت و دوشاخه دقیق از سهام نوار جامد ساخته شده اند.
5. سری LSQ-S8 با استاندارد ISO 7241-B مطابقت دارد.
6. سازگار با سری PARKER 60 ، سری FASTER HNV ، سری AEROQUIP FD45 و سری HANSEN HK
| ایزو | PARTNO | LS | ￠ D | HEX1 | آ | تی |
| 6.3 | LSQ-S8-02SM | 62.5 | 27 | 22 | 13 | ZG1 / 4 NPT1 / 4 |
| 10 | LSQ-S8-03SM | 68.5 | 35 | 27 | 13 | ZG3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S8-04SM | 77.5 | 45 | 30 | 16 | ZG1 / 2 NPT1 / 2 |
| 20 | LSQ-S8-06SM | 93.5 | 54 | 36 | 18 | ZG3 / 4 NPT3 / 4 |
| 25 | LSQ-S8-08SM | 98 | 64.5 | 41 | 20 |
ZG1 NPT1 |
| ایزو | PARTNO | LP | د | ج | HEX2 | آ | تی |
| 6.3 | LSQ-S8-02PM | 53 | 14.2 | 22.5 | 22 | 13 | ZG1 / 4 NPT1 / 4 |
| 10 | LSQ-S8-03PM | 55.5 | 19 | 25 | 27 | 13 | ZG3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S8-04PM | 64.5 | 23.5 | 28 | 30 | 16 | ZG1 / 2 NPT1 / 2 |
| 20 | LSQ-S8-06PM | 74.5 | 31.4 | 36 | 36 | 18 | ZG3 / 4 NPT3 / 4 |
| 25 | LSQ-S8-08SM | 78 | 37.8 | 40 | 41 | 20 | ZG1 NPT1 |
| ایزو | PARTNO | ل | ￠ D | HEX1 | HEX2 | تی |
| 6.3 | LSQ-S8-02 | 94 | 27 | 22 | 22 | ZG1 / 4 NPT1 / 4 |
| 10 | LSQ-S8-03 | 99 | 35 | 27 | 27 | ZG3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S8-04 | 115.5 | 45 | 30 | 30 | ZG1 / 2 NPT1 / 2 |
| 20 | LSQ-S8-06 | 133 | 54 | 36 | 36 | ZG3 / 4 NPT3 / 4 |
| 25 | LSQ-S8-08 | 136.5 | 64.5 | 41 | 41 | ZG1 NPT1 |
