| استاندارد: | ISO 7241-1 سری "B"، دریچه پاپت | WP: | فشار کاری تا 2000 psi (138 بار) |
|---|---|---|---|
| مواد: | فولاد ضد زنگ SS316 | اندازه: | 1/8 - 1' |
| نخ: | BSPP، BSPT، NPT، NPTF، SAE | ارتباط: | قفل کردن توپ ها |
| برجسته: | اتصال سریع خط هیدرولیک LSQ-S9,اتصال سریع خط هیدرولیک SS316,اتصال سریع خط هیدرولیک 1/8 اینچی |
||
کوپل های هیدرولیک LSQ-S2 ، ISO7241-B در SS316 ، کروم سه
Descripton:

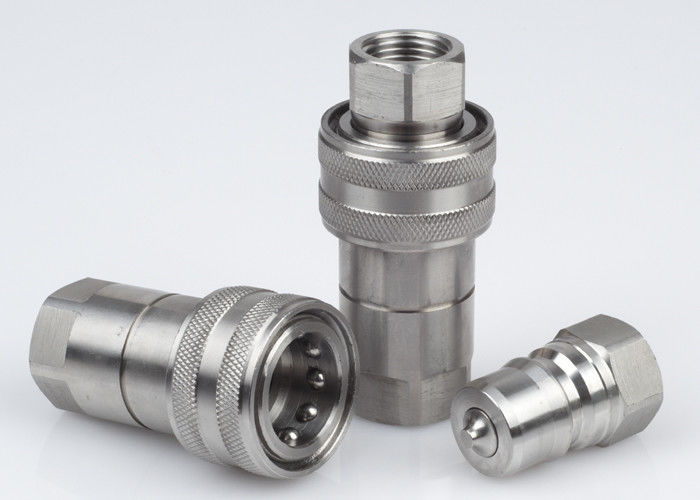

اتصال سریع هیدرولیک نوع بسته LSQ-S2-SS (فولاد ضد زنگ 316)
مشخصات فنی:
| اندازه بدن (در) | 1/8 | 1/4 | 8/3 | 1/2 | 3/4 | 1 |
| فشار نامی (PSI) | 2000 | 2000 | 1500 | 1500 | 1000 | 2000 |
| جریان نامی (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| محدوده دما (مهر و موم های STD) -20 ℃ تا + 180 | ||||||
| مواد مهر و موم ایستاده VITON | ||||||
ویژگی اتصالات سری LSQ-S2-SS:
1. شیرآلات Poppet موجود برای جلوگیری از نشت جفت نشده.
2. دریچه های Poppet به طور خودکار هنگام اتصال ، در فشار کار نامی ، باز می شوند تا جریان را به سرعت حفظ کنید.
3. مکانیسم قفل توپی قابل اعتماد ، نیمه های جفت گیری را با هم نگه می دارد.
4. سوکت و دوشاخه دقیق از سهام نوار جامد ساخته شده اند.
5. سری LSQ-S2-SS با استاندارد ISO 7241-B مطابقت دارد.
6. سازگار با سری PARKER 60 ، سری FASTER HNV ، سری AEROQUIP FD45 و سری HANSEN HK
کارایی: مایعات آزمایش: Oil-200SUS.1GPM = 3.78L / min ، 1PSID = 0.0069MPa.
سری LSQ-S2-SS (1/4 "، 3/8" ، 1/2 "، 3/4" ، 1 ")
سوکت
| ایزو | PARTNO | LS | ￠ D | HEX1 | آ | تی |
| 5 | LSQ-S2-SS-01SF | 50 | 24 | 17 | 10 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-SS-02SF | 58 | 28.5 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-SS-03SF | 65 | 35 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-SS-04SF | 73.4 | 42 | 30 | 17 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-SS-06SF | 92 | 54 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-SS-08SF | 103 | 65 | 41 | 23 | G1 NPT1 |
پلاگین
| ایزو | PARTNO | LP | د | ج | HEX2 | آ | تی |
| 5 | LSQ-S2-SS-01PF | 31 | 10.8 | 19 | 14 | 10 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-SS-02PF | 36 | 14.2 | 22.8 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-SS-03PF | 40 | 19 | 25 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-SS-04PF | 46.5 | 23.5 | 28 | 27 | 17 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-SS-06PF | 56 | 31.5 | 36 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-SS-08PF | 63 | 37.8 | 35.5 | 41 | 23 |
G1 "NPT1" |
بهم پیوسته
| ایزو | PARTNO | ل | ￠ D | HEX1 | HEX2 | تی |
| 5 | LSQ-S2-SS-01 | 62.5 | 24 | 17 | 14 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-SS-02 | 72.2 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-SS-03 | 80.5 | 35 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-SS-04 | 91.5 | 42 | 30 | 27 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-SS-06 | 112.5 | 54 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-SS-08 | 126.5 | 65 | 41 | 41 | G1 NPT1 |
