کوپلینگ سریع هیدرولیک نوع ژاپنی با محدوده فشار 1000 تا 2000 PSI و اندازه‌های 1/8 تا 1/2 اینچ

جزئیات محصول

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

قیمت: 1

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                کوپلینگ سریع هیدرولیک نوع ژاپنی, کوپلینگ اتصال سریع هیدرولیک 1000 تا 2000 PSI, کوپلینگ رهاسازی سریع 1/8 تا 1/2 اینچ


شماره شماره:	LSQ-RD (برنج غیر شیر)	فشارهای کاری:	1000 تا 2000 psi
اتصال مکانیکی:	قفل کردن توپ ها	اندازه بدن:	1/8 ، 1/4 ، 3/8 ، 1/2
نرخ فشار:	1000-2000 PSI	جریان دارای امتیاز:	3 ، 6 ، 12 ، 12 gpm
دامنه دما:	-20 درجه سانتیگراد تا +120 درجه سانتیگراد	مایع تست:	روغن 200
تبدیل جریان:	1GPM = 3.78L در دقیقه	تبدیل فشار:	1PSID = 0.0069MPA
گزینه های مادی:	برنج ، 304 فولاد ضد زنگ	سازگاری:	سری Nitto TSP
ابعاد قطعه:	اندازه های چندگانه (به جداول مراجعه کنید)	اندازه نخ:	ZG1/8 ، ZG1/4 ، ZG3/8 ، ZG1/2 ، ZG3/4 ، ZG1
ظرفیت تولید:	100000 مجموعه در ماه

شماره شماره:	LSQ-RD (برنج غیر شیر)
فشارهای کاری:	1000 تا 2000 psi
اتصال مکانیکی:	قفل کردن توپ ها
اندازه بدن:	1/8 ، 1/4 ، 3/8 ، 1/2
نرخ فشار:	1000-2000 PSI
جریان دارای امتیاز:	3 ، 6 ، 12 ، 12 gpm
دامنه دما:	-20 درجه سانتیگراد تا +120 درجه سانتیگراد
مایع تست:	روغن 200
تبدیل جریان:	1GPM = 3.78L در دقیقه
تبدیل فشار:	1PSID = 0.0069MPA
گزینه های مادی:	برنج ، 304 فولاد ضد زنگ
سازگاری:	سری Nitto TSP
ابعاد قطعه:	اندازه های چندگانه (به جداول مراجعه کنید)
اندازه نخ:	ZG1/8 ، ZG1/4 ، ZG3/8 ، ZG1/2 ، ZG3/4 ، ZG1
ظرفیت تولید:	100000 مجموعه در ماه

کوپلینگ سریع هیدرولیک نوع ژاپنی با محدوده فشار 1000 تا 2000 PSI و اندازه‌های 1/8 تا 1/2 اینچ

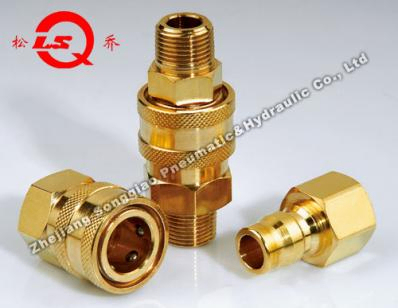

کوپلینگ سریع هیدرولیک نوع ژاپنی LSQ-RD

توضیحات محصول

سری LSQ-RD کوپلینگ‌های بدون سوپاپ هستند که برای کاربردهایی که به حداکثر جریان نیاز دارند، طراحی شده‌اند. سوراخ باز و صاف آن‌ها کمترین افت فشار را در بین هر طراحی کوپلینگ سریع ارائه می‌دهد و آن‌ها را برای دستگاه‌های شستشوی آب و بخار با فشار بالا، تمیزکننده‌های فرش، خطوط خنک‌کننده قالب و سایر کاربردهای بدون سوپاپ ایده‌آل می‌کند.

ویژگی های کلیدی

طراحی سوراخ باز و صاف بدون سوپاپ، افت فشار را به حداقل می‌رساند و تمیز کردن آسان را در کاربردهای چند رسانه‌ای امکان‌پذیر می‌کند.
از شمش جامد برای دوام و کیفیت ماشین‌کاری شده است.
در مواد برنجی و فولاد ضد زنگ 304 موجود است.
قابل تعویض با کوپلینگ‌های مشابه از تولیدکنندگان دیگر.
سازگار با سری NITTO TSP

مشخصات فنی

اندازه بدنه (اینچ)	1/8	1/4	3/8	1/2
فشار نامی (PSI) برنجی Cplr/Npl	1000	1000	1000	1000
فشار نامی (PSI) فولاد ضد زنگ Cplr/Npl	2000	2000	1500	1500
جریان نامی (GPM)	3	6	12	12
محدوده دما (واشرهای استاندارد)	-20ºC تا +120ºC

داده های عملکرد

سیال آزمایش: روغن-200SUS
1GPM = 3.78L/Min
1PSID = 0.0069MPa

مشخصات شماره قطعه

سری LSQ-RD - نوع SF

شماره قطعه	LS	¢D	HEX1	A	T
LSQ-RD-01SF	27	17.5	14	9	ZG1/8
LSQ-RD-02SF	32	24	19	13	ZG1/4
LSQ-RD-03SF	35.8	28.3	23	13	ZG3/8
LSQ-RD-04SF	42.6	35	29	17	ZG1/2
LSQ-RD-06SF	49.5	41	36	18	ZG3/4
LSQ-RD-08SF	59.3	57.8	50	22	ZG1

سری LSQ-RD - نوع SM

شماره قطعه	LS	¢D	HEX1	A	T
LSQ-RD-01SM	30	17.5	14	9	ZG1/8
LSQ-RD-02SM	42	24	19	13	ZG1/4
LSQ-RD-03SM	46.3	28.3	23	13	ZG3/8
LSQ-RD-04SM	56.1	35	29	17	ZG1/2
LSQ-RD-06SM	61	41	36	18	ZG3/4
LSQ-RD-08SM	67.3	57.8	50	22	ZG1

سری LSQ-RD - نوع PF

شماره قطعه	LP	C	HEX2	A	T
LSQ-RD-01PF	26	15.5	14	9	ZG1/8
LSQ-RD-02PF	35	18	17	13	ZG1/4
LSQ-RD-03PF	38	21.2	21	13	ZG3/8
LSQ-RD-04PF	45	24.5	29	17	ZG1/2
LSQ-RD-06PF	50	28	32	18	ZG3/4
LSQ-RD-08PF	61	36	41	22	ZG1

سری LSQ-RD - نوع PM

شماره قطعه	LP	C	HEX1	A	T
LSQ-RD-01PM	32	15.5	12	9	ZG1/8
LSQ-RD-02PM	38	18	17	13	ZG1/4
LSQ-RD-03PM	43	21.2	19	13	ZG3/8
LSQ-RD-04PM	52	24.5	23	17	ZG1/2
LSQ-RD-06PM	56	28	29	18	ZG3/4
LSQ-RD-08PM	73	36	41	22	ZG1
