برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                ISO 7241-B اتصال سریع هیدرولیک, 2000 پی سی اتصال سریع, پارکر 60 سری هیدرولیک Quick Connect Coupling


شماره مدل:	LSQ-S2-SS (ISO B SS316)	اتصال مکانیکی:	قفل کردن توپ ها
فشار:	2000 Psi	دامنه دما:	-20 درجه سانتیگراد تا +180 درجه سانتیگراد
ماده مهر و موم:	عیاشی	اندازه بدن:	1/8 ، 1/4 ، 3/8 ، 1/2 ، 3/4 ، 1 اینچ
جریان دارای امتیاز:	1 ، 3 ، 6 ، 12 ، 28 ، 50 gpm	مادی:	فولاد ضد زنگ 316
نوع اتصال:	دوتایی	استاندارد ISO:	ISO 7241-B
سریال سازگار:	پارکر 60 ، سریعتر HNV ، Aeroquip FD45 ، Hansen HK	اندازه hex1:	17 ، 19 ، 24 ، 30 ، 36 ، 41 میلی متر
اندازه hex2:	14 ، 19 ، 24 ، 27 ، 36 ، 41 میلی متر	نوع نخ:	G1/8 NPT1/8 ، G1/4 NPT1/4 ، G3/8 NPT3/8 ، G1/2 NPT1/2 ، G3/4 NPT3/4 ، G1 NPT1
ظرفیت تولید:	100000 مجموعه در ماه

شماره مدل:	LSQ-S2-SS (ISO B SS316)
اتصال مکانیکی:	قفل کردن توپ ها
فشار:	2000 Psi
دامنه دما:	-20 درجه سانتیگراد تا +180 درجه سانتیگراد
ماده مهر و موم:	عیاشی
اندازه بدن:	1/8 ، 1/4 ، 3/8 ، 1/2 ، 3/4 ، 1 اینچ
جریان دارای امتیاز:	1 ، 3 ، 6 ، 12 ، 28 ، 50 gpm
مادی:	فولاد ضد زنگ 316
نوع اتصال:	دوتایی
استاندارد ISO:	ISO 7241-B
سریال سازگار:	پارکر 60 ، سریعتر HNV ، Aeroquip FD45 ، Hansen HK
اندازه hex1:	17 ، 19 ، 24 ، 30 ، 36 ، 41 میلی متر
اندازه hex2:	14 ، 19 ، 24 ، 27 ، 36 ، 41 میلی متر
نوع نخ:	G1/8 NPT1/8 ، G1/4 NPT1/4 ، G3/8 NPT3/8 ، G1/2 NPT1/2 ، G3/4 NPT3/4 ، G1 NPT1
ظرفیت تولید:	100000 مجموعه در ماه

ISO 7241-B اتصال سریع هیدرولیک با فشار 2000 Psi و سازگاری سری PARKER 60

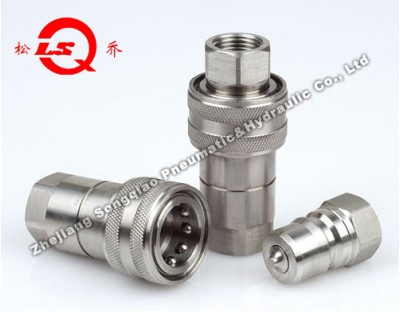

کوپلینگ سریع هیدرولیک از نوع بسته LSQ-S2-SS (فولاد ضد زنگ 316)

توضیحات محصول

کوپلینگ سریع هیدرولیک از نوع بسته LSQ-S2-SS از فولاد ضد زنگ 316 بادوام ساخته شده است که برای کاربردهای هیدرولیکی سخت طراحی شده است که در آن خطوط انتقال سیال نیاز به اتصال و قطع مکرر دارند.

کاربردها

ایده آل برای استفاده در:

تجهیزات ساختمانی
تجهیزات جنگلداری
ماشین آلات کشاورزی
ابزار و تجهیزات نفتی
ماشین آلات کارخانه فولاد
سایر کاربردهای هیدرولیکی که نیاز به حداقل اتلاف سیال دارند

محدوده دما (درزگیرهای استاندارد): -20 درجه سانتیگراد تا +180 درجه سانتیگراد
جنس درزگیر استاندارد: فلوئوروکربن (VITON)

مشخصات فنی

اندازه بدنه (اینچ)	1/8	1/4	3/8	1/2	3/4	1
فشار نامی (PSI)	2000	2000	1500	1500	1000	2000
جریان نامی (GPM)	1	3	6	12	28	50

ویژگی های کلیدی

شیرهای Poppet از نشت جدا شده جلوگیری می کنند
باز شدن خودکار شیر هنگام اتصال در فشار کاری نامی
مکانیسم قفل توپ قابل اعتماد برای اتصال ایمن
ماشینکاری دقیق از میله جامد
مطابق با استاندارد ISO 7241-B
سازگار با سری PARKER 60، سری FASTER HNV، سری AEROQUIP FD45 و سری HANSEN HK

ابعاد سوکت

ISO	شماره قطعه	LS	قطر	HEX1	A	T
5	LSQ-S2-SS-01SF	50	24	17	10	G1/8 NPT1/8
6.3	LSQ-S2-SS-02SF	58	28.5	19	13	G1/4 NPT1/4
10	LSQ-S2-SS-03SF	65	35	24	13	G3/8 NPT3/8
12.5	LSQ-S2-SS-04SF	73.4	42	30	17	G1/2 NPT1/2
20	LSQ-S2-SS-06SF	92	54	36	22	G3/4 NPT3/4
25	LSQ-S2-SS-08SF	103	65	41	23	G1 NPT1

ابعاد دوشاخه

ISO	شماره قطعه	LP	d	C	HEX2	A	T
5	LSQ-S2-SS-01PF	31	10.8	19	14	10	G1/8 NPT1/8
6.3	LSQ-S2-SS-02PF	36	14.2	22.8	19	13	G1/4 NPT1/4
10	LSQ-S2-SS-03PF	40	19	25	24	13	G3/8 NPT3/8
12.5	LSQ-S2-SS-04PF	46.5	23.5	28	27	17	G1/2 NPT1/2
20	LSQ-S2-SS-06PF	56	31.5	36	36	22	G3/4 NPT3/4
25	LSQ-S2-SS-08PF	63	37.8	35.5	41	23	G1" NPT1"

ابعاد کامل کوپلینگ

ISO	شماره قطعه	L	قطر	HEX1	HEX2	T
5	LSQ-S2-SS-01	62.5	24	17	14	G1/8 NPT1/8
6.3	LSQ-S2-SS-02	72.2	28.5	19	19	G1/4 NPT1/4
10	LSQ-S2-SS-03	80.5	35	24	24	G3/8 NPT3/8
12.5	LSQ-S2-SS-04	91.5	42	30	27	G1/2 NPT1/2
20	LSQ-S2-SS-06	112.5	54	36	36	G3/4 NPT3/4
25	LSQ-S2-SS-08	126.5	65	41	41	G1 NPT1
