برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                کوپلینگ سریع هیدرولیکی با قطع دوگانه, کوپلینگ سریع با محدوده دمایی -20 تا +180 درجه سانتیگراد, کوپلینگ اتصال سریع هیدرولیکی برای تجهیزات ساختمانی


شماره مدل:	LSQ-S8 (Brass ISO B)	فشار:	1000 psi
دامنه دما:	-20 درجه سانتیگراد تا +120 درجه سانتیگراد	ماده مهر و موم:	NBR
اندازه بدن:	1/4 ، 3/8 ، 1/2 ، 3/4 ، 1 اینچ	جریان دارای امتیاز:	3 ، 6 ، 12 ، 28 ، 50 gpm
دریچه:	بله	مکانیزم قفل توپ:	بله
مادی:	برنج	قابلیت تعویض:	ISO 7241 Series B
مواد سوکت:	سهام نوار جامد	سریال سازگار:	پارکر 60 ، سریعتر HNV ، Aeroquip FD45 ، Hansen HK
انواع موضوع:	ZG1/4 ، NPT1/4 ، ZG3/8 ، NPT3/8 ، ZG1/2 ، NPT1/2 ، ZG3/4 ، NPT3/4 ، ZG1 ، NPT1	اندازه های هگز:	22 ، 27 ، 30 ، 36 ، 41 میلی متر
ظرفیت تولید:	100000 مجموعه در ماه

شماره مدل:	LSQ-S8 (Brass ISO B)
فشار:	1000 psi
دامنه دما:	-20 درجه سانتیگراد تا +120 درجه سانتیگراد
ماده مهر و موم:	NBR
اندازه بدن:	1/4 ، 3/8 ، 1/2 ، 3/4 ، 1 اینچ
جریان دارای امتیاز:	3 ، 6 ، 12 ، 28 ، 50 gpm
دریچه:	بله
مکانیزم قفل توپ:	بله
مادی:	برنج
قابلیت تعویض:	ISO 7241 Series B
مواد سوکت:	سهام نوار جامد
سریال سازگار:	پارکر 60 ، سریعتر HNV ، Aeroquip FD45 ، Hansen HK
انواع موضوع:	ZG1/4 ، NPT1/4 ، ZG3/8 ، NPT3/8 ، ZG1/2 ، NPT1/2 ، ZG3/4 ، NPT3/4 ، ZG1 ، NPT1
اندازه های هگز:	22 ، 27 ، 30 ، 36 ، 41 میلی متر
ظرفیت تولید:	100000 مجموعه در ماه

کوپلینگ سریع هیدرولیکی با قطع دوگانه و محدوده دمایی -20 تا +180 درجه سانتیگراد برای تجهیزات ساختمانی

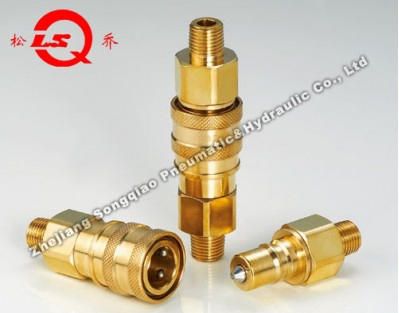

LSQ-S8 فشارهای متوسط و عملکرد بالا پنوماتیک و هیدرولیک سریع (BRASS)

LSQ-S8 فشار متوسط با عملکرد بالا پنوماتیک و هیدرولیک اتصال سریع (BRASS) برای برنامه های هیدرولیک پرطلب طراحی شده است که انتقال مایع قابل اعتماد ضروری است.

درخواست ها

اتصال LSQ-S8 در کاربردهای هیدرولیکی مختلف مورد استفاده قرار می گیرد که در آن خطوط انتقال مایع نیاز به اتصال مکرر و قطع بدون از دست دادن مایع دارند. کاربردهای رایج عبارتند از:

تجهیزات ساختمانی
تجهیزات جنگلی
ماشین آلات کشاورزی
ابزار روغن
ماشین آلات فولاد سازی
سایر کاربردهای هیدرولیکی سخت

مشخصات فنی

اندازه بدن (در)	1/4	3/8	1/2	سه چهارم	1
فشار نامی (PSI)	1000	1000	1000	1000	1000
جریان نامی (GPM)	3	6	12	28	50
محدوده دما	-20 درجه سانتیگراد تا +120 درجه سانتیگراد
مواد مهر و موم استاندارد	NBR

ویژگی های کلیدی

دریچه های عروسک از نشت بدون اتصال جلوگیری می کنند
باز شدن خودکار دریچه زمانی که در فشار کار نامی وصل شده باشد
مکانیسم قفل توپ قابل اعتماد برای اتصال امن
ماشینکاری دقیق از چوبی جامد
با استاندارد ISO 7241-B مطابقت دارد
سازگار با سری PARKER 60، سری FASTER HNV، سری AEROQUIP FD45 و سری HANSEN HK

ابعاد فنی - سوکت

آی اس او	همکار	LS	¢D	HEX1	A	T
6.3	LSQ-S8-02SM	62.5	27	22	13	ZG1/4 NPT1/4
10	LSQ-S8-03SM	68.5	35	27	13	ZG3/8 NPT3/8
12.5	LSQ-S8-04SM	77.5	45	30	16	ZG1/2 NPT1/2
20	LSQ-S8-06SM	93.5	54	36	18	ZG3/4 NPT3/4
25	LSQ-S8-08SM	98	64.5	41	20	ZG1 NPT1

ابعاد فنی - پلاگین

آی اس او	همکار	LP	d	C	HEX2	A	T
6.3	LSQ-S8-02PM	53	14.2	22.5	22	13	ZG1/4 NPT1/4
10	LSQ-S8-03PM	55.5	19	25	27	13	ZG3/8 NPT3/8
12.5	LSQ-S8-04PM	64.5	23.5	28	30	16	ZG1/2 NPT1/2
20	LSQ-S8-06PM	74.5	31.4	36	36	18	ZG3/4 NPT3/4
25	LSQ-S8-08SM	78	37.8	40	41	20	ZG1 NPT1

ابعاد فنی - مونتاژ کامل

آی اس او	همکار	L	¢D	HEX1	HEX2	T
6.3	LSQ-S8-02	94	27	22	22	ZG1/4 NPT1/4
10	LSQ-S8-03	99	35	27	27	ZG3/8 NPT3/8
12.5	LSQ-S8-04	115.5	45	30	30	ZG1/2 NPT1/2
20	LSQ-S8-06	133	54	36	36	ZG3/4 NPT3/4
25	LSQ-S8-08	136.5	64.5	41	41	ZG1 NPT1
