کوپلینگ سریع هیدرولیک از نوع بسته LSQ-ISOA با سیستم قفل ساچمه ای و آبکاری کروم استاندارد ISO 7241-A

جزئیات محصول

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

قیمت: 2

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                کوپلینگ سریع هیدرولیک با سیستم قفل ساچمه ای, کوپلینگ اتصال سریع هیدرولیک استاندارد ISO 7241-A, اتصال سریع هیدرولیک با آبکاری کروم


شماره شماره:	LSQ-ISOA	اتصال مکانیکی:	سیستم قفل توپ
فشارهای کاری:	2000-5000 psi	اندازه بدن:	1/4 ، 3/8 ، 1/2 ، 3/4 ، 1
فشار:	5000 ، 4000 ، 4000 ، 3000 ، 3000 psi	جریان دارای امتیاز:	3 ، 6 ، 12 ، 28 ، 50 gpm
دامنه دما:	-20 درجه سانتیگراد تا +120 درجه سانتیگراد	ماده مهر و موم:	NBR
قطر سوکت:	φ26 ، φ31.5 ، φ38.5 ، φ48 ، φ56	اندازه هگز:	19 ، 22 ، 27 ، 34 ، 41
نوع نخ:	G1/4 NPT1/4 ، G3/8 NPT3/8 ، G1/2 NPT1/2 ، G3/4 NPT3/4 ، G1 NPT1	طول:	74.2 ، 78.5 ، 88.2 ، 110.4 ، 132.9
قطر:	11.8 ، 17.3 ، 20.5 ، 29 ، 34.3	طول پلاگین:	38.5 ، 39 ، 44 ، 55 ، 66
ظرفیت تولید:	10000 مجموعه در ماه

شماره شماره:	LSQ-ISOA
اتصال مکانیکی:	سیستم قفل توپ
فشارهای کاری:	2000-5000 psi
اندازه بدن:	1/4 ، 3/8 ، 1/2 ، 3/4 ، 1
فشار:	5000 ، 4000 ، 4000 ، 3000 ، 3000 psi
جریان دارای امتیاز:	3 ، 6 ، 12 ، 28 ، 50 gpm
دامنه دما:	-20 درجه سانتیگراد تا +120 درجه سانتیگراد
ماده مهر و موم:	NBR
قطر سوکت:	φ26 ، φ31.5 ، φ38.5 ، φ48 ، φ56
اندازه هگز:	19 ، 22 ، 27 ، 34 ، 41
نوع نخ:	G1/4 NPT1/4 ، G3/8 NPT3/8 ، G1/2 NPT1/2 ، G3/4 NPT3/4 ، G1 NPT1
طول:	74.2 ، 78.5 ، 88.2 ، 110.4 ، 132.9
قطر:	11.8 ، 17.3 ، 20.5 ، 29 ، 34.3
طول پلاگین:	38.5 ، 39 ، 44 ، 55 ، 66
ظرفیت تولید:	10000 مجموعه در ماه

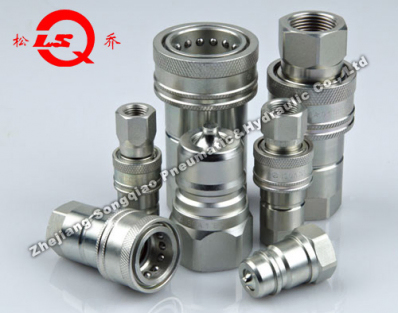

کوپلینگ سریع هیدرولیک از نوع بسته LSQ-ISOA با سیستم قفل ساچمه ای و آبکاری کروم استاندارد ISO 7241-A

LSQ-ISOA Close Close Hydraulic Coopling سریع (فولاد) (جدید)

برنامه

سری LSQ-ISOA طراحی اثبات شده ای را برای کاربردهای هیدرولیک از جمله تجهیزات ساختمانی ، تجهیزات جنگلداری ، ماشین آلات کشاورزی ، ابزار روغن ، تجهیزات روغن ، ماشین آلات آسیاب فولادی و موارد دیگر به ارمغان می آورد.

مشخصات

اندازه بدن (در)	1/4	3/8	1/2	3/4	1
فشار دارای امتیاز (PSI)	5000	4000	4000	3000	3000
جریان دارای امتیاز (GPM)	3	6	12	28	50
دامنه دما (مهر و موم های STD)	-20 درجه سانتیگراد تا +120 درجه سانتیگراد
مواد مهر و موم استاندارد	NBR

ویژگی های سری LSQ-ISOA

طراحی دریچه جدید در برابر آسیب ناشی از انگیزه های جریان زیاد و فشار مقاوم است
دریچه های پوپت از نشت غیرقابل کنترل جلوگیری می کنند
دریچه های poppet به طور خودکار باز می شوند که در فشار کار دارای امتیاز قرار می گیرند
قطعات بحرانی برای دوام سخت شده است
مکانیسم قفل کردن توپ قابل اعتماد نیمی از جفت گیری ها را در کنار هم نگه می دارد
سوکت و پلاگین دقیق ماشین شده از سهام نوار جامد
درمان آبکاری کروم جدید عملکرد ضد Rust پیشرفته را فراهم می کند
مطابق با ISO 7241-A استاندارد

سازگار با سری Parker 6600 ، سری ANV سریعتر ، سری Aeroquip 5600 و سری Hansen HA 15000

مشخصات فنی

ابعاد سوکت

ایزو	PARTNO	لس	φ d	hex1	بوها	حرف
6.3	LSQ-ISOA-02SF	50	φ 26	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03SF	57.1	φ 31.5	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04SF	66	φ 38.5	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06SF	82.5	φ 48	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08SF	100	φ 58	41	20.5	g1 npt1

ابعاد پلاگین

ایزو	PARTNO	LP	د	جف	hex2	بوها	حرف
6.3	LSQ-ISOA-02PF	38.5	11.8	15	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03PF	39	17.3	19	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04PF	44	20.5	29	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06PF	55	29	29	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08PF	66	34.3	35	41	20.5	g1 npt1

ابعاد مونتاژ

ایزو	PARTNO	سعادت	¢ D	hex1	hex2	حرف
6.3	LSQ-ISOA-02	74.2	φ26	19	19	G1/4 NPT1/4
10	LSQ-ISOA-03	78.5	φ31.5	22	22	G3/8 NPT3/8
12.5	LSQ-ISOA-04	88.2	φ38.5	27	27	G1/2 NPT1/2
20	LSQ-ISOA-06	110.4	φ48	34	34	G3/4 NPT3/4
25	LSQ-ISOA-08	132.9	φ56	41	41	g1 npt1
