LSQ-TG Close Type Hydraulic Quick Coupling with Ball-Locking Mechanism and Precision Machined Steel Construction for -20°C to +120°C Temperature Range

جزئیات محصول

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

قیمت: 5

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Ball-Locking Mechanism Hydraulic Quick Coupling,Precision Machined Quick Disconnect Hydraulic Coupler,Temperature Range -20°C to +120°C Hydraulic Quick Connect Coupling, Precision Machined Quick Disconnect Hydraulic Coupler, Temperature Range -20°C to +120°C Hydraulic Quick Connect Coupling


شماره شماره:	LSQ-TG (ISO A فولاد)	فشار:	3000 psi
اندازه بدن:	3/4 ، 1	جریان دارای امتیاز:	28 GPM ، 50 GPM
دامنه دما:	-20 درجه سانتیگراد تا +120 درجه سانتیگراد	ماده مهر و موم:	NBR
استاندارد ISO:	ISO 7241-1 سری A	دریچه:	بله
مکانیزم قفل توپ:	بله	مادی:	فولاد
مواد سوکت:	سهام نوار جامد	اندازه هگز 1:	S38 ، S44.5
اندازه هگز 2:	S35 ، S41	نوع نخ:	G3/4 NPT3/4 ، G1 "NPT1"
ظرفیت تولید:	100000 مجموعه در ماه

شماره شماره:	LSQ-TG (ISO A فولاد)
فشار:	3000 psi
اندازه بدن:	3/4 ، 1
جریان دارای امتیاز:	28 GPM ، 50 GPM
دامنه دما:	-20 درجه سانتیگراد تا +120 درجه سانتیگراد
ماده مهر و موم:	NBR
استاندارد ISO:	ISO 7241-1 سری A
دریچه:	بله
مکانیزم قفل توپ:	بله
مادی:	فولاد
مواد سوکت:	سهام نوار جامد
اندازه هگز 1:	S38 ، S44.5
اندازه هگز 2:	S35 ، S41
نوع نخ:	G3/4 NPT3/4 ، G1 "NPT1"
ظرفیت تولید:	100000 مجموعه در ماه

LSQ-TG Close Type Hydraulic Quick Coupling with Ball-Locking Mechanism and Precision Machined Steel Construction for -20°C to +120°C Temperature Range

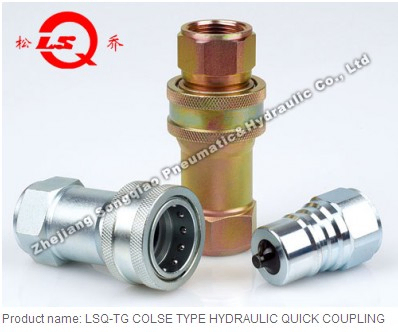

LSQ-TG Close Type Hydraulic Quick Coupling (Steel)

Product Description

The LSQ-TG Series close type hydraulic quick coupling (steel) features a proven design for demanding hydraulic applications across multiple industries.

Applications

Suitable for construction equipment, forestry equipment, agricultural machinery, oil tools, steel mill machinery, and other industrial hydraulic systems.

Technical Specifications

Body Size (in)	3/4	1
Rated Pressure (PSI)	3000	3000
Rated Flow (GPM)	28	50
Temperature Range (std seals)	-20°C to +120°C
Standard seal material	NBR (Nitrile)

Key Features

Poppet valves prevent uncoupled leakage
Automatic valve opening when coupled within rated pressure
Hardened critical parts for enhanced durability
Reliable ball-locking mechanism for secure connection
Precision-machined socket and plug from solid bar stock
Conforms to ISO 7241-A standard
Compatible with PARKER 6600, FASTER ANV, AEROQUIP 5600, and HANSEN HA 15000 series

Technical Dimensions - Socket

ISO	PARTNO.	LS	¢D	HEX1	A	T
20	LSQ-TG-06SF	85	49	S38	19	G3/4 NPT3/4
25	LSQ-TG-08SF	98.5	57	S44.5	23	G1" NPT1"

Technical Dimensions - Plug

ISO	PARTNO.	LP	d	C	HEX2	A	T
20	LSQ-TG-06PF	57	29	29	S35	19	G3/4 NPT3/4
25	LSQ-TG-08PF	65	34.3	34.3	S41	23	G1" NPT1"

Complete Assembly Dimensions

ISO	PARTNO.	LP	D	HEX1	HEX2	T
20	LSQ-TG-06	115	49	S38	S35	G3/4 NPT3/4
25	LSQ-TG-08	130.5	57	S44.5	S41	G1" NPT1"
